Accouplement mécanique flexible

pour naviresur mesureavec joint

Présentation du produit

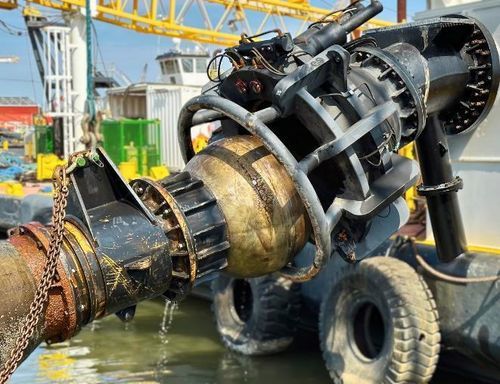

Le joint à rotule à déclenchement rapide Straatman permet la séparation sûre, rapide et contrôlée de conduites de dragage. Il est conçu pour les opérations offshore et côtières où une déconnexion sous charge ou pression est nécessaire pour protéger le personnel et les équipements.

Conçu pour les opérations de dragage
Spécialement adapté aux systèmes de dragage, le joint à déclenchement rapide (pinch ball joint) offre un accouplement fiable pouvant être libéré rapidement sans compromettre l'intégrité de la conduite ni le fonctionnement du navire.

Applications typiques

• Conduites de dragage sous pression
• Scénarios de déconnexion d'urgence ou rapide

Fonctionnement et utilisation
La partie femelle est montée sur le dragueur ou le ponton et la partie mâle sur la conduite flottante ou le flexible. La libération s'effectue via une bague de retenue qui couple les parties mâle et femelle. Les tailles supérieures peuvent être actionnées hydrauliquement pour garantir une séparation contrôlée ; les petites tailles peuvent être opérées manuellement.

Construction
L'ensemble se compose de trois éléments principaux : la partie femelle, la partie mâle et une bague de retenue en deux parties, articulée et intégrée dans la partie femelle. Ce design assure un accouplement sécurisé tout en permettant une libération rapide.

Caractéristiques techniques

• Diamètres intérieurs des tuyaux : Ø 300 – Ø 1.100 mm
• Angle maximal d'articulation (partie mâle) : 20° (standard)
• Pression de service maximale : 6 – 45 Bar

Principales caractéristiques

• Déconnexion rapide et contrôlée : Permet la séparation sécurisée des conduites en conditions exigeantes
• Sécurité opérationnelle : Réduit les risques pour l'équipage et les équipements lors des opérations de déconnexion
• Fiabilité éprouvée : Adapté aux utilisations répétées en dragage intensif

Options disponibles

• Actionnement hydraulique pour une déconnexion contrôlée et à distance
• Pressions de service accrues pour applications spécifiques
• Angles d'articulation déviants pour compenser le désalignement des conduites et le mouvement des navires
• Revêtements échangeables pour remplacement rapide et réduction des temps d'arrêt
• Bague de guidage ou cône sur mesure pour améliorer l'alignement lors des connexions/déconnexions
