Crochet pour remorqueur GS

pour portà largage rapidede remorquage

Présentation

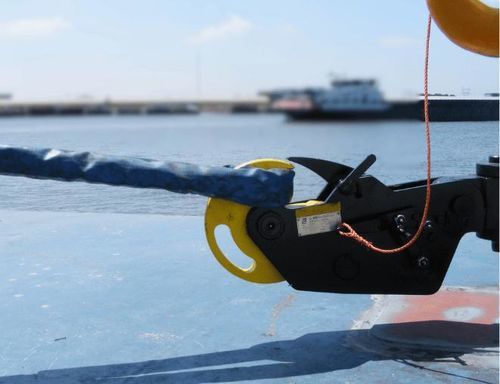

Le crochet de remorquage à déclenchement rapide Straatman (type disque) est un équipement monté sur pont conçu pour les opérations de remorquage sur bâtiments de travail, navires de support, navires portuaires et remorqueurs. Il maintient la ligne de remorquage et permet une libération contrôlée et immédiate alors que la ligne reste sous tension, réduisant les risques de manutention sur le pont et améliorant la réactivité en cas d'urgence.

Qu'est-ce qu'un crochet de remorquage à déclenchement rapide ?
Un crochet à déclenchement rapide assure la ligne de remorquage sur le pont et permet une libération rapide et contrôlée sous tension maximale jusqu'à la capacité nominale du crochet. Cette fonction renforce la sécurité de l'équipage et le contrôle opérationnel pendant les manœuvres de remorquage et en situation d'urgence.

Capacité de libération sous charge
Les crochets Straatman sont conçus pour libérer la ligne de remorquage sous tension jusqu'à la Charge Maximale Admissible (CMU) certifiée, assurant un fonctionnement prévisible et une dissipation d'énergie contrôlée lors du déclenchement.

Crochets à déclenchement rapide type GSH
La série GSH de Straatman est un crochet disque manuel actionné par levier ou corde. L'effort d'actionnement reste inférieur à 33 lb (≈15 kgf) même à pleine CMU. Un dispositif de déclenchement en deux étapes réduit les ouvertures accidentelles. Le disque à contrepoids limite l'impact énergétique et permet un réarmement manuel contrôlé rapide après déclenchement.

Crochet à déclenchement rapide type GMH
La série GMH combine les fonctions d'amarrage et de remorquage. L'équipement standard comprend un maintient de corde (rope keeper) pour sécuriser le remorquage et faciliter la transition entre amarrage et remorquage tout en conservant le contrôle et la sécurité.

Configurations et options

• Absorbeur d'énergie à ressort
• Géométries de crochet sur mesure
• Déclenchement hydraulique ou pneumatique local
• Déclenchement télécommandé
• Systèmes de surveillance de charge
• Fondations, consoles ou bittes pour intégration sur pont

Essais et vérification
Chaque crochet Straatman est testé sur un banc hydraulique étalonné d'une capacité allant jusqu'à 3 500 kN. Les crochets disque subissent des essais de charge d'épreuve jusqu'à 200 % de la CMU ; le GSH-100 est testé à 150 % CMU selon les critères de conception. La fonction de déclenchement est vérifiée à la CMU et la présence d'une société de classification peut être organisée sur demande.

Conceptions spéciales et solutions projet
Straatman propose des solutions adaptées au projet, y compris des fondations intégrées pour soudage direct sur le pont et des absorbeurs hydrauliques développés avec des partenaires afin d'améliorer le contrôle des charges et de simplifier l'installation dans les applications exigeantes.

Ce à quoi s'attendre de Straatman

• Plus de 50 ans d'expérience spécialisée
• Produits conçus aux Pays-Bas
• Concepts éprouvés de libération sous charge
• Service à long terme et pièces détachées

Caractéristiques techniques

• Plage de Charge Maximale Admissible (CMU) (GSH) : 15 à 100 tonnes
• Effort d'actionnement pour libération : inférieur à 33 lb (≈15 kgf) à pleine CMU
• Capacité de libération : libération contrôlée sous tension maximale jusqu'à la capacité nominale
• Essai de charge d'épreuve : crochets disque testés jusqu'à 200 % CMU (GSH-100 testé à 150 % CMU selon la conception)
• Capacité du banc d'essai : banc hydraulique étalonné jusqu'à 3 500 kN
• Mécanisme de déclenchement : déclenchement intégré en deux étapes pour réduire l'ouverture accidentelle
• Caractéristiques de conception : disque à contrepoids pour limiter l'impact énergétique et réarmement manuel rapide
• Spécifique GMH : maintient de corde standard pour opérations combinées amarrage/remorquage
• Mode d'utilisation : levier ou corde manuelle ; options hydraulique, pneumatique ou télécommande
