Bôme pour voilier Section

Produit

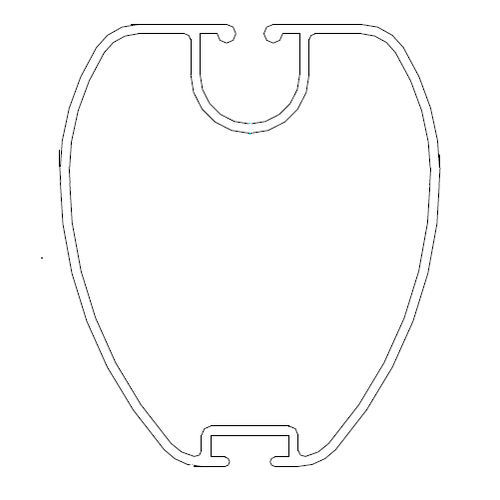

Section — Bômes. Profils de sections de bôme en aluminium pour espars de yacht ; la liste indique les numéros de pièces et les dimensions mécaniques clés pour le choix et la spécification.

Bômes - Tableau des sections
Réf | Dimensions (mm) | Inerties (cm4) | Épaisseur paroi (mm) | Poids par mètre (kg) | Diamètre corde de guindant (mm) | Longueur approximative yacht (ft)
Z120 | 71 X 61 | 45 X 24 | 1,5 | 1,2 | 8 | -22
Z160 | 94 X 68 | 60 X 32 | 1,5 | 1,5 | 8 | 18-28
Z204 | 118 X 86 | 125 X 68 | 2 | 2,3 | 8 | Discontinued
Z360 | 145 X 105 | 380 X 150 | 2,5 | 3,6 | 10 | Discontinued
Z480 | 180 X 125 | 750 X 300 | 3 | 4,8 | 10 | Discontinued
Z690 | 232 X 145 | 1660 X 462 | 2,9 | 6,9 | 10 | Discontinued
Z362 | 170 X 95 | 466 X 180 | Var | 3,5 | 13 | 32-42
Z482 | 190 X 101 | 824 X 298 | Var | 4,8 | 13 | 38-46
Z202 | 134 X 75 | 72 X 201 | Var | 2,4 | 13 | 26-36
P710 | 246 X 134 | 708 X 2331 | 4,6 | 8,6 | 10 | 50-
Z692 | 230 X 138 | 671 X 1665 | Var | 6,8 | 10 | 44-54

Remarques

• Le tableau répertorie les numéros de pièce des sections avec leurs dimensions correspondantes, inerties, épaisseur de paroi, poids par mètre, diamètre du cordage de guindant et longueur approximative du yacht.

Caractéristiques techniques

• Famille de produit : Section (Bômes)
• Numéros de pièce : Z120, Z160, Z204, Z360, Z480, Z690, Z362, Z482, Z202, P710, Z692
• Dimensions : voir le tableau (mm)
• Inerties : valeurs en cm4
• Épaisseur de paroi : valeurs en mm ou 'Var' lorsque variable
• Poids par mètre : valeurs en kg
• Diamètre du cordage de guindant : valeurs en mm
• Longueur approximative du yacht : valeurs en ft ou 'Discontinued' le cas échéant

Conception structurelle & ergonomie

• Les profils sont conçus pour concentrer la matière là où les contraintes de flexion et de torsion sont les plus élevées, optimisant le rapport raideur/masse pour les bômes.
• La géométrie des sections permet l'intégration simple d'accastillages : rivets, points de fixation pour hale-bas, poulies de grand-voile et systèmes d'affalage peuvent être installés facilement.
• Alliage d'aluminium de qualité marine et traitement de surface standard garantissent une résistance à la corrosion et une stabilité dimensionnelle durable en milieu salin.
