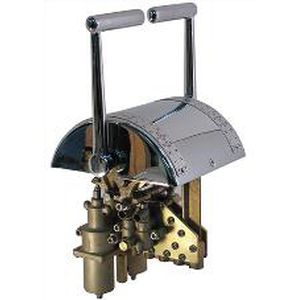

Manette de commande moteur 2545

pneumatiquemultilevierpour navire

La commande 2545 est conçue pour les moteurs bimoteurs, l'embrayage à levier unique et la commande des gaz. Sa construction entièrement en bronze et en acier inoxydable offre des années de service sans problème dans un environnement marin. Il se compose essentiellement de deux commandes de moteur simples sous un seul capot. Le mouvement de l'une ou l'autre des poignées de 20° par rapport à la position centrale actionne l'une des vannes à 3 voies qui fournit la pression d'alimentation complète à son orifice de sortie correspondant. Le déplacement de la poignée au-delà de 20° permet d'actionner une vanne de régulation de pression précise. Le débit de cette vanne est proportionnel au mouvement de la poignée, ce qui permet un contrôle précis du dispositif de réglage du régime moteur Poids : 19.9 lb. (9,1 kg) Matériaux : Bronze de silicium coulé sous pression et acier inoxydable Temp. de fonctionnement Plage de température : -40°C à +90°C Taille du raccord de tuyau : 1/8" N.P.T. (sorties) 1/4" N.P.T. (alimentation) Pression d'alimentation maximale : 10,3 bar (150 psi) APPLICATIONS o Utilisé principalement pour la commande de moteurs jumelés et d'embrayages jumelés par deux poignées à double fonction. o Utilisé partout où deux ensembles de commandes pneumatiques directionnelles et proportionnelles sont requis INFORMATION DE COMMANDE Désignations des modèles : CC - Deux poignées courtes (standard) DD - Deux longues poignées E - Poignée à ressort de rappel H - Avec couvercle et poignées chromées J - Avec dôme et poignées en laiton poli K - Avec dôme finition époxy noir et poignée chromée N - 0 - 60 psi P - 0 - 80 psi R - 0 - 100 psi S - 0 - 120 psi T - 10 - 60 psi U - 10 - 80 psi W - 10 - 100 psi X - 10 - 120 psi Les poignées sont disponibles avec des poignées en plastique (Désignation "V") Le modèle standard 2545 Tête de commande est fourni en tant que : i. poignées courtes ii. avec couvercle et poignées chromées iii. dans n'importe quelle plage de pression standard
