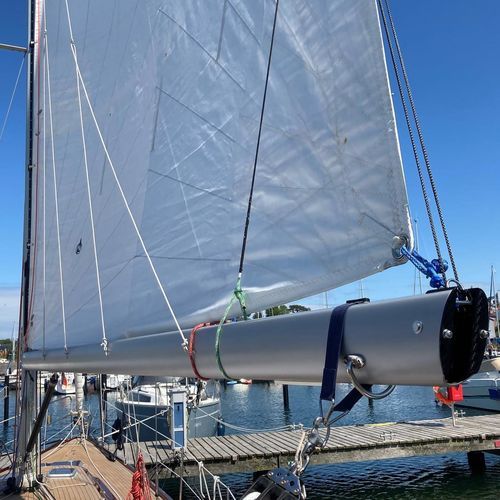

Bôme pour voilier

en résine époxy liquideen fibre de carbone

Aperçu
Comme les mâts en carbone, les bômes carbone sont également réalisées dans notre atelier de production en Allemagne du Sud – conception et production d'une seule source. Les principales caractéristiques : faible poids, ferrures soignées et design spécifique.

Structure du stratifié et renforts
Notre procédé de fabrication permet une structure particulière du stratifié. Le parcours des fibres peut être mis en œuvre exactement selon les calculs. Le matériau utilisé – des fibres de haute qualité de fabricants renommés – garantit un résultat convaincant sur le plan qualitatif. CUL-Masten accorde une attention particulière à la résistance à la traction et à l'allongement à la rupture. La combinaison de différentes fibres est possible et peut améliorer encore le résultat. CUL-Masten utilise une résine époxy de haute qualité, également utilisée en aéronautique, avec un durcisseur certifié GL, présentant une résistance à la température bien au-delà de 100° C. La bôme principale en fibre de carbone est renforcée au niveau du cunningham/niederholer, de la grand-voile et des points de ris afin d'absorber les forces correspondantes.

Guindant : volant ou guidé dans la gouttière
Un avantage particulier des grandes bômes CUL Carbon est la possibilité de les fournir avec une gouttière inférieure intégrée. Elle est incorporée directement dans le stratifié, permet un gain de poids et augmente la résistance en flexion. En alternative, les bômes peuvent être fournies sans gouttière ou avec une gouttière fermée pour un guindant volant.

Détails : du palier de bôme au boîtier à rouleaux
Palier de tête de bôme

• avec jusqu'à 4 drisses pour le guindant inférieur et les ris
• plates-formes de retombée faciles et résistantes
• facilement démontable et donc entretien des cordages simplifié
• capacité de charge stable et maximale
• acier inoxydable
• différentes variantes possibles selon les exigences du client

Embout kicker / niederholer

• acier inoxydable ou carbone
• compatible avec CUL-Power-Kicker ou autres systèmes poussoirs
• différentes variantes possibles selon les exigences du client

Sangle pour grand-voile

• simple
• légère
• durable
• différentes variantes possibles selon les exigences du client

Bande Velcro pour point d'écoute

• simple
• légère

Boîtier à rouleaux avec jusqu'à 3 drisses

• entièrement en fibre de carbone, donc très léger
• avec 3 drisses pour le guindant inférieur et 2 ris
• plates-formes de retombée faciles et résistantes
• facilement démontable et donc entretien des cordages simplifié
• œillet pour dirkleine
• répartition parfaite des charges
• poulies intégrables dans la bôme

Galerie / Applications (exemples)
Variantes et applications des bômes CUL Carbon présentées pour : Nissen 42 (laqué argent mat, avec lazy jacks, systèmes de reffe à une ligne), dériveur Korsar, Streamline 2021, International 5.5 (avec support de tangon et ferrure inox), dériveurs et petits quillards (ex. Korsar, 505er, FD, Contender).

Tailles de profil
Taille profil | Dimensions | Gouttière | Poids | Ixx | Iyy
44er Profil | Ø44 mm | sans gouttière | 0,4 kg/m | 5,8 cm⁴ | 5,8 cm⁴
46er Profil | Ø46 mm | sans gouttière | 0,6 kg/m | 9,4 cm⁴ | 9,4 cm⁴
65er Profil | Ø65 mm | sans gouttière | 0,7 kg/m | 24 cm⁴ | 24 cm⁴
99er Profil | 99 x 67 mm | sans gouttière | 0,9 kg/m | 39 cm⁴ | 73 cm⁴
101er Profil | 101 x 67 mm | sans gouttière | 1,1 kg/m | 40 cm⁴ | 86 cm⁴
104er Profil | 104 x 67 mm | avec gouttière | 1,1 kg/m | 39 cm⁴ | 85 cm⁴
106er Profil | 106 x 67 mm | avec gouttière | 1,2 kg/m | 40 cm⁴ | 100 cm⁴
117er Profil | 117 x 78 mm | sans gouttière | 1,0 kg/m | 61 cm⁴ | 113 cm⁴
117er Profil | 117 x 78 mm | avec gouttière | 1,2 kg/m | 62 cm⁴ | 132 cm⁴
118er Profil | 118 x 79 mm | sans gouttière | 1,3 kg/m | 74 cm⁴ | 138 cm⁴
118er Profil | 118 x 79 mm | avec gouttière | 1,5 kg/m | 76 cm⁴ | 157 cm⁴
139er Profil | 139 x 88 mm | sans gouttière | 1,6 kg/m | 127 cm⁴ | 262 cm⁴
140er Profil | 140 x 88 mm | avec gouttière | 1,7 kg/m | 130 cm⁴ | 312 cm⁴
141er Profil | 141 x 88 mm | sans gouttière | 1,9 kg/m | 129 cm⁴ | 316 cm⁴
142er Profil | 142 x 88 mm | avec gouttière | 2,0 kg/m | 132 cm⁴ | 366 cm⁴
163er Profil | 163 x 108 mm | sans gouttière | 1,8 kg/m | 216 cm⁴ | 406 cm⁴
167er Profil | 167 x 108 mm | sans gouttière | 1,9 kg/m | 219 cm⁴ | 490 cm⁴
168er Profil | 168 x 108 mm | avec gouttière | 2,1 kg/m | 226 cm⁴ | 603 cm⁴
170er Profil | 170 x 108 mm | avec gouttière | 2,5 kg/m | 266 cm⁴ | 738 cm⁴
195er Profil | 195 x 110 mm | sans gouttière | 2,7 kg/m | 362 cm⁴ | 886 cm⁴
197er Profil | 197 x 110 mm | sans gouttière | 2,9 kg/m | 367 cm⁴ | 1007 cm⁴
197er Profil | 197 x 110 mm | avec gouttière | 3,0 kg/m | 370 cm⁴ | 1069 cm⁴
199er Profil | 199 x 110 mm | avec gouttière | 3,2 kg/m | 375 cm⁴ | 1220 cm⁴
217er Profil | 217 x 113 mm | sans gouttière | 3,0 kg/m | 414 cm⁴ | 1045 cm⁴
218er Profil | 218 x 113 mm | avec gouttière | 3,3 kg/m | 421 cm⁴ | 1354 cm⁴
219er Profil | 219 x 115 mm | sans gouttière | 3,8 kg/m | 528 cm⁴ | 1400 cm⁴
220er Profil | 220 x 115 mm | avec gouttière | 4,1 kg/m | 536 cm⁴ | 1684 cm⁴

Caractéristiques / spécifications techniques

• Manufacturer: CUL-Masten (Carbon Ultra Light)
• Matériau : laminés en fibre de carbone, combinaisons de fibres de haute qualité possibles
• Système de résine : résine époxy de qualité (grade aéronautique) avec durcisseur certifié GL ; résistance à la température bien au-delà de 100° C
• Renforts : renforts au niveau du niederholer, de la grand-voile et des points de ris
• Options guindant : gouttière inférieure intégrée dans le stratifié (gain de poids, résistance en flexion accrue) ou fournie sans/avec gouttière fermée pour guindant volant
• Ferrures de tête de bôme : jusqu'à 4 drisses, disques de chute, conception facilitant l'entretien, options inox
• Ferrures kicker/niederholer : inox ou carbone, compatibles avec systèmes de kicker power
• Fixations grand-voile : solutions de sangles légères et durables ; variantes sur demande client
• Fixation du point d'écoute : options Velcro (simple, légère)
• Boîtier à rouleaux : entièrement en carbone, très léger, jusqu'à 3 drisses, poulies intégrables, répartition optimale des charges
• Longueurs/profils disponibles : bômes carbone jusqu'à 8 m ; large gamme de profils (44er–220er) avec dimensions, poids et valeurs de section détaillées ci-dessus
• Applications typiques : dériveurs, petites quillards et yachts jusqu'à ~50 ft selon profil
