Passe-coque en inox 316 SFTH3-0625-02

en nylonen composite armé de fibres de verre

Nom du produit
Passe-coque 90° série SFTH3 (capuchon inox 316)

Présentation
Conçu pour diriger les tuyaux à 90° à travers la coque ou les parties hautes, la série SFTH3 offre une solution compacte pour les angles et les espaces confinés sur bateaux et yachts. Corps en nylon renforcé de fibres de verre avec capuchon en acier inoxydable 316 pour résistance à la corrosion marine. Conception facilitant l'installation et l'accès pour maintenance.

Détails produit

• Tailles disponibles : 5/8" , 3/4" , 1" , 1-1/8" , 1-1/4" , 1-1/2"
• Matériau : Nylon + fibre de verre (capuchon en acier inoxydable 316)
• Couleur : noir (certains modèles disponibles en blanc)

Principales caractéristiques

• Capuchon en inox 316 adapté aux milieux marins
• Corps en nylon renforcé pour résistance mécanique
• Passage à 90° compact pour installations en angle
• Composants résistants à la corrosion

Configurations standard (dimensions)
Model | Size (inch) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | d1 (mm) | Color
SFTH3-0625-02 | 5/8" | 16 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | White
SFTH3-0750-02 | 3/4" | 19.4 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | Black
SFTH3-1000-02 | 1" | 25.8 | 48 | 76 | 32.8 | 52 | 64 | 24.5 | White
SFTH3-1125-02 | 1-1/8" | 29 | 48 | 76 | 32.8 | 52 | 91 | 24.5 | Black
SFTH3-1250-02 | 1-1/4" | 32.2 | 60 | 76 | 41.6 | 55 | 95 | 32 | White
SFTH3-1500-02 | 1-1/2" | 38.5 | 60 | 88 | 41.6 | 55 | 96 | 32 | Black

Images

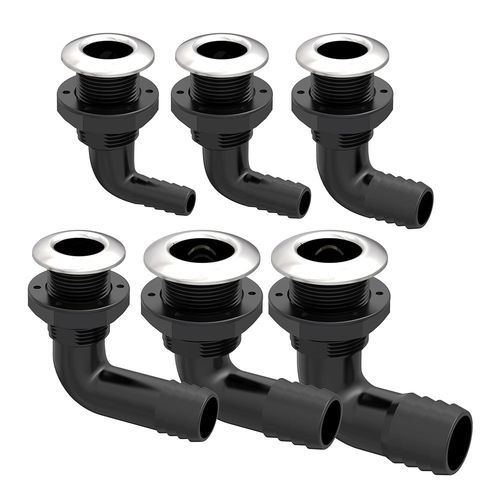

Vues multiples montrant la finition avec capuchon inox et la géométrie du passage interne.

Caractéristiques techniques

• Dénomination commerciale : Passe-coque 90°
• Matériaux : Nylon renforcé fibres de verre ; capuchon en acier inoxydable 316
• Tailles disponibles (inch) : 5/8" , 3/4" , 1" , 1-1/8" , 1-1/4" , 1-1/2"
• Codes modèles et dimensions clés : SFTH3-0625-02 (5/8", A=16mm, B=48mm, C=73mm, D=32.8mm, E=52mm, F=64mm, d1=24.5mm), SFTH3-0750-02 (3/4", A=19.4mm...), SFTH3-1000-02 (1", A=25.8mm...), SFTH3-1125-02 (1-1/8", A=29mm...), SFTH3-1250-02 (1-1/4", A=32.2mm...), SFTH3-1500-02 (1-1/2", A=38.5mm...)
