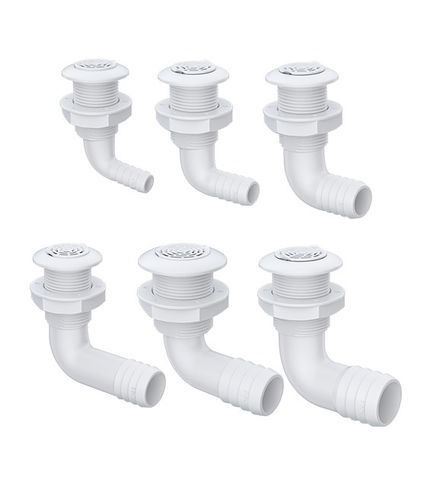

Passe-coque en thermoplastique SFTH1-0625-04

Aperçu du produit
Passe-coque 90° avec crépine amovible intégrée, Série 04, destiné au drainage de bateau et à l'évacuation de cale.

Détails clés

• Tailles disponibles : 5/8", 3/4", 1", 1-1/8", 1-1/4", 1-1/2"
• Matériau : ASA
• Couleur : Blanc

Caractéristiques et avantages

• Conception de crépine à fort débit et faible résistance pour limiter les obstructions
• Matériau ASA — thermoplastique résistant aux intempéries et aux UV, adapté aux milieux marins
• Crépine amovible pour inspection et maintenance faciles
• Configuration 90° compacte pour les installations standards de drainage traversant la coque

Plans
Plans d'installation et plans de cotes disponibles sur la page produit (illustrations fournies).

Configurations standard

• SFTH1-0625-04 — 5/8" | A : 16 mm | B : 48 mm | C : 81,2 mm | D : 32,8 mm | E : 24,5 mm | F : 30,1 mm | G : 64 mm
• SFTH1-0750-04 — 3/4" | A : 19,4 mm | B : 48 mm | C : 81,2 mm | D : 32,8 mm | E : 24,5 mm | F : 30,1 mm | G : 64 mm
• SFTH-1000-04 — 1" | A : 25,8 mm | B : 48 mm | C : 84,7 mm | D : 32,8 mm | E : 24,5 mm | F : 30,1 mm | G : 64 mm
• SFTH1-1125-04 — 1-1/8" | A : 29 mm | B : 48 mm | C : 84,7 mm | D : 32,8 mm | E : 24,5 mm | F : 30,1 mm | G : 64 mm
• SFTH1-1250-04 — 1-1/4" | A : 32,2 mm | B : 60 mm | C : 86 mm | D : 41,6 mm | E : 32 mm | F : 37,1 mm | G : 96 mm
• SFTH1-1500-04 — 1-1/2" | A : 38,5 mm | B : 60 mm | C : 98 mm | D : 41,6 mm | E : 32 mm | F : 37,1 mm | G : 96 mm

Caractéristiques techniques

• Tailles : 5/8", 3/4", 1", 1-1/8", 1-1/4", 1-1/2"
• Matériau : ASA
• Couleur : Blanc
• Crépine amovible pour maintenance
• Utilisation : drainage traversant de coque avec crépine intégrée
• Modèles standard : SFTH1-0625-04, SFTH1-0750-04, SFTH-1000-04, SFTH1-1125-04, SFTH1-1250-04, SFTH1-1500-04
