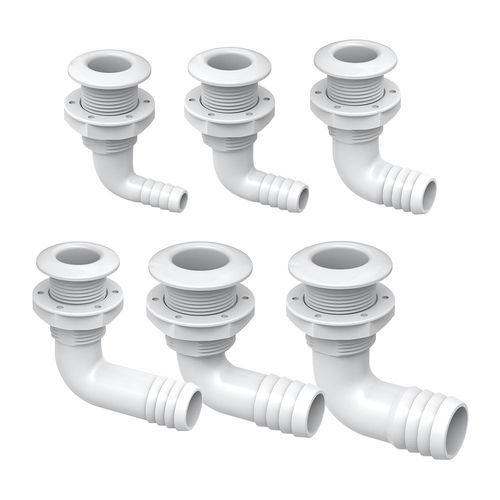

Passe-coque en polyamide renforcé de fibre de verre SFTH1-0625-02

en PPen nylonen plastique renforcé fibre de verre

Présentation du produit
Fabriqué en polypropylène chargé de verre (PP+GF) ou en nylon chargé de verre (Nylon+GF), ce passe-coque 90° (modèle 02) offre un passage compact pour le routage des tuyaux dans des zones confinées. Sa conception simple et solide permet une installation rapide sur bateaux, yachts et navires lorsque les tuyaux doivent effectuer des virages serrés ou traverser des angles étroits.

Caractéristiques & avantages

• Matériaux résistants à la corrosion adaptés aux environnements marins
• Géométrie 90° compacte pour faciliter le routage des tuyaux dans les coins et espaces restreints
• Construction simple pour une installation rapide et une étanchéité fiable

Tailles & matériaux disponibles

• Tailles : 5/8" ; 3/4" ; 1" ; 1-1/8" ; 1-1/4" ; 1-1/2"
• Matériaux : PP+GF (polypropylène chargé de verre), Nylon+GF (nylon chargé de verre)
• Couleurs : blanc, noir

Configurations standard (tableau)
Modèle | Taille (inch) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | d1 (mm) | Couleur
SFTH1-0625-02 | 5/8" | 16 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | White
SFTH2-0625-02 | 5/8" | 16 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | Black
SFTH1-0750-02 | 3/4" | 19.4 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | White
SFTH2-0750-02 | 3/4" | 19.4 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | Black
SFTH1-1000-02 | 1" | 25.8 | 48 | 76 | 32.8 | 52 | 64 | 24.5 | White
SFTH2-1000-02 | 1" | 25.8 | 48 | 76 | 32.8 | 52 | 64 | 24.5 | Black
SFTH1-1125-02 | 1-1/8" | 29 | 48 | 76 | 32.8 | 52 | 91 | 24.5 | White
SFTH2-1125-02 | 1-1/8" | 29 | 48 | 76 | 32.8 | 52 | 91 | 24.5 | Black
SFTH1-1250-02 | 1-1/4" | 32.2 | 60 | 76 | 41.6 | 55 | 95 | 32 | White
SFTH2-1250-02 | 1-1/4" | 32.2 | 60 | 76 | 41.6 | 55 | 95 | 32 | Black
SFTH1-1500-02 | 1-1/2" | 38.5 | 60 | 88 | 41.6 | 55 | 96 | 32 | White
SFTH2-1500-02 | 1-1/2" | 38.5 | 60 | 88 | 41.6 | 55 | 96 | 32 | Black

Images / schémas supplémentaires
Galerie produit et schémas techniques disponibles sur la page pour consulter les vues produit et les détails d'installation.

Spécifications techniques

• Nom du produit : Passe-coque 90° 02 (plastique)
• Variantes modèles : SFTH1-0625-02, SFTH2-0625-02, SFTH1-0750-02, SFTH2-0750-02, SFTH1-1000-02, SFTH2-1000-02, SFTH1-1125-02, SFTH2-1125-02, SFTH1-1250-02, SFTH2-1250-02, SFTH1-1500-02, SFTH2-1500-02
• Tailles disponibles (inch) : 5/8", 3/4", 1", 1-1/8", 1-1/4", 1-1/2"
• Matériaux : PP+GF (polypropylène chargé de verre) et Nylon+GF (nylon chargé de verre)
• Couleurs : blanc et noir
• Dimensions clés par modèle : voir le tableau Configurations standard ci-dessus (A, B, C, D, E, F, d1 en mm)
• Applications typiques : navires, yachts, bateaux ; adapté aux coins et aux routages de tuyaux serrés
• Conception : passe-coque 90° avec construction simple pour une installation rapide
