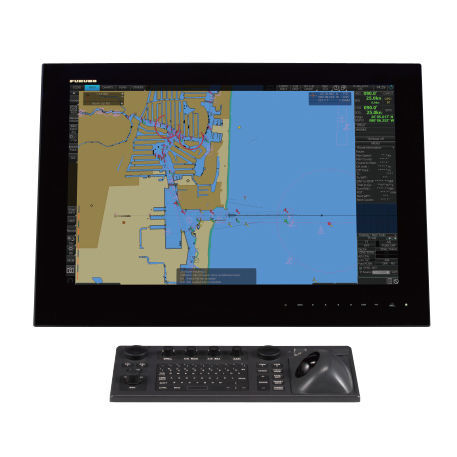

ECDIS pour navire FMD-3005

Capacité d'affichage multifonctions, avec ECDIS, écran d'information sur la navigation, radar/radar de cartes* et système de gestion des alertes** * Le capteur radar doit être intégré au réseau. ** Les capacités d'affichage du radar et du système de gestion des alertes doivent être mises en œuvre sous la forme d'une mise à jour logicielle. (option) L'adaptateur de capteur facilite l'installation et la maintenance Les adaptateurs de capteurs servent de support central pour rassembler toutes les données des capteurs et les transmettre collectivement à l'ECDIS et au radar de cartes du système. Comme les adaptateurs de capteurs peuvent être étendus pour couvrir tous les capteurs du système, les câblages individuels dans l'interface capteur-ECDIS/Radar peuvent être considérablement réduits. Les capteurs de navigation peuvent être directement interfacés avec les 8 ports d'E/S série du processeur ECDIS. Des adaptateurs de capteurs sont nécessaires dans les cas suivants Image de l'adaptateur de capteur Sensor adapter（MC-3000S/3010A/3020D/3030D） Les données des capteurs doivent être partagées entre plusieurs systèmes ECDIS et radar en réseau. Le nombre de capteurs interfacés est supérieur au nombre de ports dont dispose le processeur (8 ports E/S série, 1 entrée numérique et 6 sorties numériques), et/ou Les capteurs en réseau comprennent des capteurs analogiques. Afin d'intégrer les capteurs embarqués dans le réseau de navigation, l'adaptateur de capteur peut être interfacé avec le concentrateur inteligent HUB-3000 à partir duquel la distribution des données du capteur à travers le réseau est possible. Il est également possible d'interfacer plusieurs adaptateurs de capteurs via Ethernet afin d'intégrer des capteurs embarqués dans le réseau de bord.
