Manille pour navire lyre

droiteà émerillond'assemblage pour chaîne

Présentation

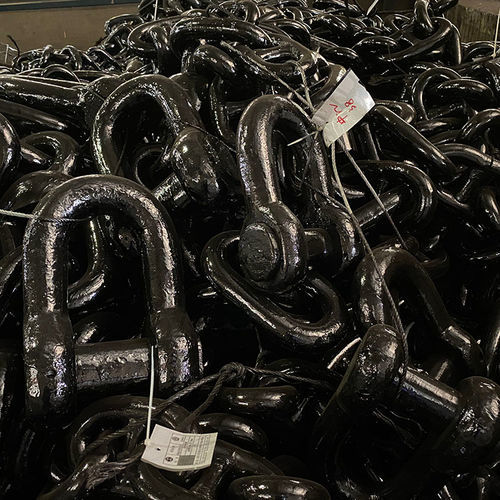

La manille d'ancre est une manille renforcée utilisée dans les assemblages de chaînes d'ancre à maillons à goupille pour relier les maillons, les accessoires et les embouts. Elle existe en plusieurs configurations (manille d'ancre, manille en D, manille d'extrémité) et sert d'élément de liaison ou d'embout dans les systèmes d'ancrage et d'amarrage des navires.

Détails du produit

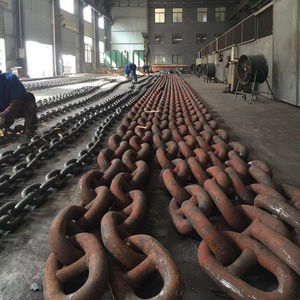

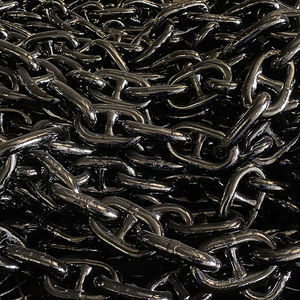

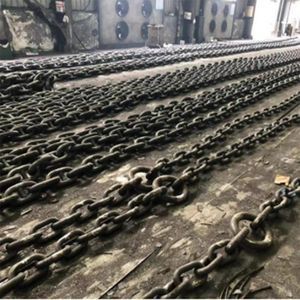

• Le système de chaîne d'ancre à maillons à goupille : chaque chaîne d'ancre comprend une section d'extrémité d'ancre, une section intermédiaire et une section d'extrémité.

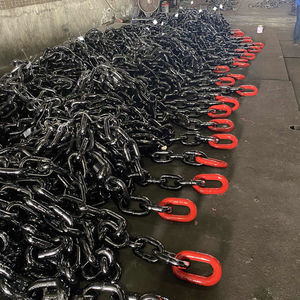

• Un ensemble complet de chaîne d'ancre se compose de maillons ordinaires, maillons élargis, maillons d'extrémité, maillons de raccord ou manilles de liaison, d'un swivel (rotule) et d'une manille d'extrémité.
• Le maillon d'extrémité d'ancre est le premier maillon relié à l'ancre ; l'axe transversal (goupille) de la manille d'extrémité et de la manille d'ancre doit être orienté vers l'ancre (la partie circulaire fait face au maillon intermédiaire).

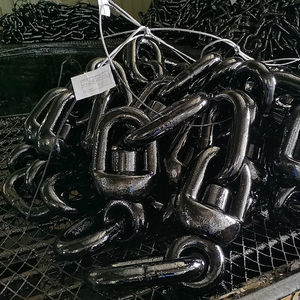

• Le collet du swivel doit être orienté vers le maillon intermédiaire pour réduire le frottement et le blocage ; le swivel empêche une torsion excessive de la chaîne d'ancre.
• Les liaisons fixant l'extrémité intérieure de chaque chaîne d'ancre à un raidisseur dans la chambre à chaîne (par manille d'extrémité ou connecteur) doivent résister à au moins 15 % de la charge de rupture de la chaîne ; les connecteurs d'urgence doivent être libérables depuis l'extérieur du coffre à chaînes.

Caractéristiques techniques

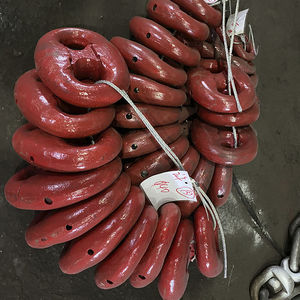

• Type de produit : manille d'ancre / manille d'extrémité (configurations : manille d'ancre standard, manille de jonction en D, manille d'extrémité).
• Application : raccordement de l'ancre à la chaîne, jonction des maillons, fixation des swivels et embouts dans les assemblages de chaînes à maillons à goupille.
• Composants clés et orientation : axe transversal (orienté vers l'ancre), partie circulaire (face au maillon intermédiaire), collet du swivel (face au maillon intermédiaire).
• Résistance requise des liaisons : les fixations aux raidisseurs de la chambre à chaînes doivent supporter ≥15 % de la charge de rupture de la chaîne.
• Fonction du swivel : empêcher une rotation excessive de la chaîne d'ancre et réduire les frottements si correctement orienté.

Installation et sécurité

• Montez le maillon d'extrémité d'ancre en tant que premier maillon sur l'ancre et vérifiez que l'axe transversal est orienté vers l'ancre.
• Positionnez le swivel de manière à ce que son collet fasse face au maillon intermédiaire pour limiter l'usure et le blocage.
• Contrôlez que les fixations des manilles et connecteurs aux raidisseurs de la chambre à chaînes respectent l'exigence de ≥15 % de la charge de rupture.
• Privilégiez des connecteurs d'urgence libérables depuis l'extérieur du coffre à chaînes pour permettre des opérations d'intervention et d'entretien en sécurité.
