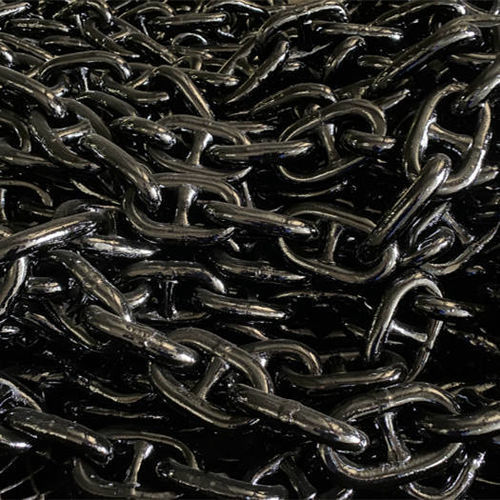

Chaîne pour bateau Grade 2

pour navired'ancremaille à étai

Boat Anchor Chain Grade 2 est une chaîne d'ancrage marine à goujons conçue pour les applications d'ancrage de navires, de bateaux et d'embarcations, proposée en acier Grade 2. Elle est fournie par Wuhan Jiangnan Anchor Chain Co. LTD (JNAC), un fabricant chinois de chaînes d'ancrage agréé par les sociétés de classification. Tableau de charge de la chaîne (charge d'épreuve kN / charge de rupture kN / poids de 27,5 m de grenaille kg)

• En-tête: Diamètre de la chaîne (mm) | Charge d'épreuve Grade II (kN) | Charge d'épreuve Grade III (kN) | Charge de rupture Grade II (kN) | Charge de rupture Grade III (kN) | Poids de 27,5m (kg)
• 16 | 107 | 150 | 150 | 216 | 160
• 17.5 | 127 | 179 | 179 | 256 | 190
• 19 | 150 | 211 | 211 | 301 | 230
• 20.5 | 175 | 244 | 244 | 349 | 265
• 22 | 200 | 280 | 280 | 401 | 300
• 24 | 237 | 332 | 332 | 476 | 365
• 26 | 278 | 389 | 389 | 556 | 420
• 24 | 237 | 332 | 476 | 365 556 | 420
• 28 | 321 | 449 | 449 | 642 | 490
• 30 | 368 | 514 | 514 | 735 | 565
• 32 | 417 | 583 | 583 | 833 | 635
• 34 | 468 | 655 | 655 | 937 | 720
• 36 | 523 | 732 | 732 | 1050 | 800
• 38 | 581 | 812 | 812 | 1160 | 879
• 40 | 640 | 895 | 895 | 1280 | 980
• 42 | 703 | 981 | 981 | 1400 | 1082
• 44 | 769 | 1080 | 1080 | 1540 | 1188
• 46 | 837 | 1170 | 1170 | 1680 | 1298
• 48 | 908 | 1270 | 1270 | 1270 | 1298
• 49 | 1280 | 1280 | 1298 908 | 1270 | 1270 | 1810 | 1413
• 50 | 981 | 1370 | 1370 | 1960 | 1526
• 52 | 1060 | 1480 | 1480 | 2110 | 1645
• 54 | 1140 | 1590 | 1590 | 2270 | 1774
• 56 | 1220 | 1710 | 1710 | 2430 | 1906
• 58 | 1290 | 1810 | 1810 | 2600 | 2051
• 60 | 1380 | 1940 | 1940 | 2770 | 2194
• 60 | 1380 | 1940 | 1940 | 2770 | 2194
• 60 | 1060 | 1480 | 1480 | 2110 | 2270 | 1774 2770 | 2194
• 62 | 1470 | 2060 | 2060 | 2940 | 2338
• 64 | 1560 | 2190 | 2190 | 3130 | 2492
• 66 | 1660 | 2310 | 2310 | 3300 | 2650
• 68 | 1750 | 2450 | 2450 | 3500 | 2836
• 70 | 1840 | 2580 | 2580 | 3690 | 2982
• 73 | 1990 | 2790 | 2790 | 3990 | 3274

Dimensions des maillons de la chaîne d'ancrage (d → l / p / w) en mm

• En-tête: d (mm) | l (mm) | p (mm) | w (mm)
• 16 | 96 | 64 | 58
• 17.5 | 105 | 70 | 63
• 19 | 114 | 76 | 68
• 20.5 | 123 | 82 | 74
• 22 | 132 | 88 | 79
• 24 | 144 | 96 | 86
• 26 | 156 | 104 | 94
• 28 | 168 | 112 | 101
• 30 | 180 | 120 | 108
• 32 | 192 | 128 | 115
• 34 | 204 | 136 | 122
• 36 | 216 | 144 | 130
• 38 | 228 | 152 | 137
• 40 | 240 | 160 | 144
• 42 | 252 | 168 | 151
• 44 | 264 | 176 | 158
• 46 | 276 | 184 | 166/li>
• 42 | 252 | 168 | 151
• 44 | 264 | 176 | 158 166
• 48 | 288 | 192 | 173
• 50 | 300 | 200 | 180
• 52 | 312 | 208 | 180
• 54 | 324 | 208 | 187
• 56 | 336 | 224 | 202
• 58 | 348 | 232 | 209
• 60 | 360 | 240 | 216
• 62 | 372 | 248 | 223
• 64 | 384 | 256 | 230
• 66 | 396 | 264 | 238
• 68 | 408 | 272 | 245
• 70 | 420 | 280 | 252
• 73 | 438 | 292 | 263

Notes du fabricant et du produit

• Fabricant : Wuhan Jiangnan Anchor Chain Co., LTD (JNAC), fondée en 1987, spécialisée dans la production de chaînes d'ancrage marines et de produits d'équipement.
• Types de chaînes d'ancrage : à maillons à goujons et à maillons sans goujons - les chaînes à maillons à goujons offrent une plus grande solidité et une meilleure résistance à la torsion lorsqu'elles sont empilées.
• Explication du grade d'acier : l'acier des chaînes d'ancrage est divisé en M2 (sans traitement thermique) et M3 (traité thermiquement) où un grade plus élevé donne une plus grande résistance à la traction et peut permettre de réduire la taille des maillons pour une même résistance.

Caractéristiques / spécifications techniques

• Matériau : CM490, CM690
• Technologie : Soudage bout à bout par étincelage
• Utilisation : Raccords de quincaillerie marine pour navires et bateaux
• Gamme de dimensions (diamètre du lien d) : ø16 mm - ø72 mm (les tableaux fournissent des valeurs détaillées jusqu'à ø73 mm)
• Options de surface : Peinture bitumineuse noire, galvanisation à chaud (HDG), pas de peinture
• Composition de la chaîne : Maillon commun, Maillon large, Maillon d'extrémité

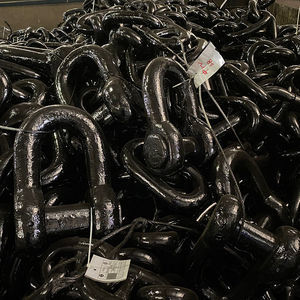

• Accessoires : Manille de centre, manille d'ancre (manille d'extrémité, manille en D), émerillon
• Conditions de paiement : T/T ; L/C à vue
• Délai de livraison : 7-35 jours après confirmation de la commande
• Port d'embarquement : WUHAN / SHANGHAI, CHINE
• Certificats / approbations : CCS, BV, ABS, KR, RS, ISO 9001, ISO 45001, ISO 14001
