Chaîne pour navire Grade 3

pour bateaud'ancremaille à étai

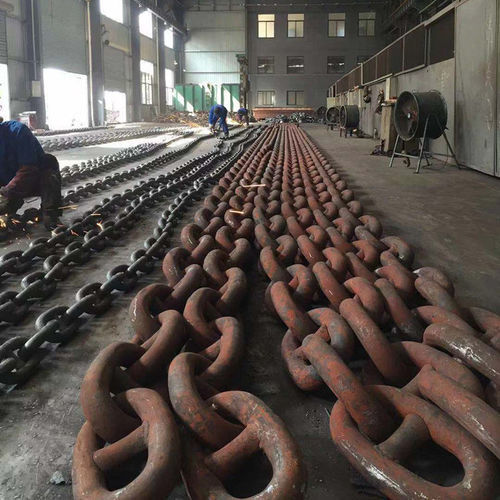

Anchor Chain Grade 3 est une chaîne d'ancrage à goujons de qualité marine conçue pour les navires, les bateaux et les embarcations, fabriquée par Wuhan Jiangnan Anchor Chain Co. LTD (JNAC). Elle est fabriquée à partir d'aciers à haute résistance et soudée par étincelage. Elle est disponible dans une large gamme de diamètres et de finitions de surface adaptés à un usage marin. Informations clés sur le produit

• Matériau : CM490, CM690
• Technologie : Soudage bout à bout par étincelage
• Utilisation : Raccords de quincaillerie marine pour navires et bateaux
• Dimensions : ø16 mm - ø72 mm
• Finitions de surface : Peinture bitumineuse noire, HDG (galvanisation à chaud) ou sans peinture
• Composition de la chaîne : Maillon commun, Maillon large, Maillon d'extrémité
• Accessoires : Manille de centre, manille d'ancre (manille d'extrémité, manille en D), émerillon
• Conditions de paiement : T/T ; L/C à vue
• Délai de livraison : 7-35 jours après confirmation de la commande
• Port d'expédition : Wuhan / Shanghai, Chine

Charge et poids de la chaîne (M2 & M3) - Charge d'épreuve (kN), Charge de rupture (kN), Poids par 27,5 m (kg)

• 16 mm - Charge d'épreuve II : 107 kN ; Charge d'épreuve III : 150 kN ; Charge de rupture II : 150 kN ; Charge de rupture III : 216 kN ; Poids (27,5 m) : 160 kg
• 17.5 mm - Charge d'épreuve II : 127 kN ; Charge d'épreuve III : 179 kN ; Charge de rupture II : 179 kN ; Charge de rupture III : 256 kN ; Poids (27.5 m) : 190 kg
• 19 mm - Charge d'épreuve II : 150 kN ; Charge d'épreuve III : 211 kN ; Charge de rupture II : 211 kN ; Charge de rupture III : 301 kN ; Poids (27.5 m) : 230 kg
• 20.5 mm - Charge d'épreuve II : 175 kN ; Charge d'épreuve III : 244 kN ; Charge de rupture II : 244 kN ; Charge de rupture III : 349 kN ; Poids (27.5 m) : 265 kg
• 22 mm - Charge d'épreuve II : 200 kN ; Charge d'épreuve III : 280 kN ; Charge de rupture II : 280 kN ; Charge de rupture III : 401 kN ; Poids (27,5 m) : 300 kg
• 24 mm - Charge d'épreuve II : 237 kN ; Charge d'épreuve III : 332 kN ; Charge de rupture II : 332 kN ; Charge de rupture III : 476 kN ; Poids (27,5 m) : 365 kg
• 26 mm - Charge d'épreuve II : 278 kN ; Charge d'épreuve III : 389 kN ; Charge de rupture II : 389 kN ; Charge de rupture III : 556 kN ; Poids (27,5 m) : 420 kg
• 28 mm - Charge d'épreuve II : 321 kN ; Charge d'épreuve III : 449 kN ; Charge de rupture II : 449 kN ; Charge de rupture III : 642 kN ; Poids (27,5 m) : 490 kg
• 30 mm - Charge d'épreuve II : 368 kN ; Charge d'épreuve III : 514 kN ; Charge de rupture II : 514 kN ; Charge de rupture III : 735 kN ; Poids (27.5 m) : 565 kg
• 32 mm - Charge d'épreuve II : 417 kN ; Charge d'épreuve III : 583 kN ; Charge de rupture II : 583 kN ; Charge de rupture III : 833 kN ; Poids (27.5 m) : 635 kg
• 34 mm - Charge d'épreuve II : 468 kN ; Charge d'épreuve III : 655 kN ; Charge de rupture II : 655 kN ; Charge de rupture III : 937 kN ; Poids (27.5 m) : 720 kg
• 36 mm - Charge d'épreuve II : 523 kN ; Charge d'épreuve III : 732 kN ; Charge de rupture II : 732 kN ; Charge de rupture III : 1050 kN ; Poids (27.5 m) : 800 kg
• 38 mm - Charge d'épreuve II : 581 kN ; Charge d'épreuve III : 812 kN ; Charge de rupture II : 812 kN ; Charge de rupture III : 1160 kN ; Poids (27.5 m) : 879 kg
• 40 mm - Charge d'épreuve II : 640 kN ; Charge d'épreuve III : 895 kN ; Charge de rupture II : 895 kN ; Charge de rupture III : 1280 kN ; Poids (27.5 m) : 980 kg
• 42 mm - Charge d'épreuve II : 703 kN ; Charge d'épreuve III : 981 kN ; Charge de rupture II : 981 kN ; Charge de rupture III : 1400 kN ; Poids (27.5 m) : 1082 kg
• 44 mm - Charge d'épreuve II : 769 kN ; Charge d'épreuve III : 1080 kN ; Charge de rupture II : 1080 kN ; Charge de rupture III : 1540 kN ; Poids (27.5 m) : 1188 kg
• 46 mm - Charge d'épreuve II : 837 kN ; Charge d'épreuve III : 1170 kN ; Charge de rupture II : 1170 kN ; Charge de rupture III : 1680 kN ; Poids (27.5 m) : 1298 kg
• 48 mm - Charge d'épreuve II : 908 kN ; Charge d'épreuve III : 1270 kN ; Charge de rupture II : 1270 kN ; Charge de rupture III : 1810 kN ; Poids (27.5 m) : 1413 kg
• 50 mm - Charge d'épreuve II : 981 kN ; Charge d'épreuve III : 1370 kN ; Charge de rupture II : 1370 kN ; Charge de rupture III : 1960 kN ; Poids (27.5 m) : 1526 kg
• 52 mm - Charge d'épreuve II : 1060 kN ; Charge d'épreuve III : 1480 kN ; Charge de rupture II : 1480 kN ; Charge de rupture III : 2110 kN ; Poids (27.5 m) : 1645 kg
• 54 mm - Charge d'épreuve II : 1140 kN ; Charge d'épreuve III : 1590 kN ; Charge de rupture II : 1590 kN ; Charge de rupture III : 2270 kN ; Poids (27.5 m) : 1774 kg
• 56 mm - Charge d'épreuve II : 1220 kN ; Charge d'épreuve III : 1710 kN ; Charge de rupture II : 1710 kN ; Charge de rupture III : 2430 kN ; Poids (27.5 m) : 1906 kg
• 58 mm - Charge d'épreuve II : 1290 kN ; Charge d'épreuve III : 1810 kN ; Charge de rupture II : 1810 kN ; Charge de rupture III : 2600 kN ; Poids (27.5 m) : 2051 kg
• 60 mm - Charge d'épreuve II : 1380 kN ; Charge d'épreuve III : 1940 kN ; Charge de rupture II : 1940 kN ; Charge de rupture III : 2770 kN ; Poids (27.5 m) : 2194 kg
• 62 mm - Charge d'épreuve II : 1470 kN ; Charge d'épreuve III : 2060 kN ; Charge de rupture II : 2060 kN ; Charge de rupture III : 2940 kN ; Poids (27.5 m) : 2338 kg
• 64 mm - Charge d'épreuve II : 1560 kN ; Charge d'épreuve III : 2190 kN ; Charge de rupture II : 2190 kN ; Charge de rupture III : 3130 kN ; Poids (27.5 m) : 2492 kg
• 66 mm - Charge d'épreuve II : 1660 kN ; Charge d'épreuve III : 2310 kN ; Charge de rupture II : 2310 kN ; Charge de rupture III : 3300 kN ; Poids (27.5 m) : 2650 kg
• 68 mm - Charge d'épreuve II : 1750 kN ; Charge d'épreuve III : 2450 kN ; Charge de rupture II : 2450 kN ; Charge de rupture III : 3500 kN ; Poids (27.5 m) : 2836 kg
• 70 mm - Charge d'épreuve II : 1840 kN ; Charge d'épreuve III : 2580 kN ; Charge de rupture II : 2580 kN ; Charge de rupture III : 3690 kN ; Poids (27.5 m) : 2982 kg
• 73 mm - Charge d'épreuve II : 1990 kN ; Charge d'épreuve III : 2790 kN ; Charge de rupture II : 2790 kN ; Charge de rupture III : 3990 kN ; Poids (27.5 m) : 3274 kg

Dimensions des maillons de la chaîne d'ancrage (typiques, mm)

• 16 mm - l : 96 ; p : 64 ; w : 58
• 17.5 mm - l : 105 ; p : 70 ; w : 63
• 19 mm - l : 114 ; p : 76 ; w : 68
• 20.5 mm - l : 123 ; p : 82 ; w : 74
• 22 mm - l : 132 ; p : 88 ; w : 79
• 24 mm - l : 144 ; p : 96 ; w : 86
• 26 mm - l : 156 ; p : 104 ; w : 94
• 28 mm - l : 168 ; p : 112 ; w : 101
• 30 mm - l : 180 ; p : 120 ; w : 108
• 32 mm - l : 192 ; p : 128 ; w : 115
• 34 mm - l : 204 ; p : 136 ; w : 122
• 36 mm - l : 216 ; p : 144 ; w : 130
• 38 mm - l : 228 ; p : 152 ; w : 137
• 40 mm - l : 240 ; p : 160 ; w : 144
• 42 mm - l : 252 ; p : 168 ; w : 151
• 44 mm - l : 264 ; p : 176 ; w : 158
• 46 mm - l : 276 ; p : 184 ; w : 166
• 48 mm - l : 288 ; p : 192 ; w : 173
• 50 mm - l : 300 ; p : 200 ; w : 180
• 52 mm - l : 312 ; p : 208 ; w : 180
• 54 mm - l : 324 ; p : 208 ; w : 187
• 56 mm - l : 336 ; p : 224 ; w : 202
• 58 mm - l : 348 ; p : 232 ; w : 209
• 60 mm - l : 360 ; p : 240 ; w : 216
• 62 mm - l : 372 ; p : 248 ; w : 223
• 64 mm - l : 384 ; p : 256 ; w : 230
• 66 mm - l : 396 ; p : 264 ; w : 238
• 68 mm - l : 408 ; p : 272 ; w : 245
• 70 mm - l : 420 ; p : 280 ; w : 252
• 73 mm - l : 438 ; p : 292 ; w : 263

Notes

• Niveaux d'acier : M2 et M3 (les chaînes M3 sont soumises à un traitement thermique ; plus la qualité est élevée, plus la résistance à la traction est grande).
• Mesure de la longueur : longueur standard du projectile = 27,5 m ; les longueurs de chaîne sont composées de longueurs reliées par des manilles de connexion.

Caractéristiques / spécifications techniques

• Dénomination commerciale (modèle) : Anchor Chain Grade 3
• Matériaux : CM490, CM690
• Technologie de production : Soudage bout à bout par étincelage
• Utilisation possible : Chaîne d'ancre marine pour navires, bateaux et embarcations
• Diamètres disponibles : ø16 mm - ø72 mm (la liste des produits indique des valeurs typiques allant jusqu'à ø73 mm)
• Traitements de surface : Peinture bitumineuse noire, galvanisation à chaud (HDG), ou livrée non peinte
• Composants de la chaîne : maillon commun, maillon d'élargissement, maillon d'extrémité
• Accessoires typiques : Manille Kenter, manilles d'ancrage (manille d'extrémité/D), émerillon
• Paiement : T/T ; L/C à vue
• Délai de livraison : 7-35 jours après confirmation de la commande
• Port : Wuhan / Shanghai, Chine
• Certifications : CCS, BV, ABS, KR, RS, ISO 9001, ISO 45001, ISO 14001
