Système de liaison sécurisé navire/quai (GNL) SSL

Présentation
Le Straatman SafeCom Ship-to-Shore Link (SSL) est une solution de communication et d'arrêt d'urgence à sécurité critique pour les opérations de transfert de GNL, d'hydrocarbures et de produits chimiques. Il permet l'arrêt d'urgence simultané (ESD) des systèmes navire et terre déclenché par le SIS de l'une ou l'autre partie, fournissant une interface normalisée, traçable et contrôlée pour les opérations de transfert.

Avantages clés

• Utilisation simple : HMI intuitif et interface unifiée pour la salle de contrôle
• Conformité : conçu pour répondre aux normes ISO 28460, ISO 20519, SIGTTO, OCIMF et SGMF
• Haute disponibilité : modules redondants et systèmes de secours pour un fonctionnement continu
• Conception modulaire : configurable selon les exigences du projet et les types de liaison industriels

Options produit
Configurations dédiées disponibles pour terminaux GNL, installations conformes OCIMF, kits de modernisation/retrofit et pièces de rechange. Straatman fournit plusieurs tailles d'armoires et propose des services de stand-by/availability pour les projets demandant une haute disponibilité.

Ce à quoi vous pouvez vous attendre avec SafeCom SSL

• Contrôle centralisé et supervision claire : interface opérateur unique pour toutes les fonctions critiques navire-terre
• Actions sécurisées et traçables : exécution contrôlée et journalisation des libérations et des arrêts
• Fiabilité industrielle : architecture basée sur PLC et SCADA adaptée aux environnements marins et terminaux exigeants
• Intégration facilitée : interfaces pour le contrôle du terminal, la surveillance des charges de mouillage et les systèmes de supervision
• Maintenabilité à long terme : matériel et logiciel standardisés pour support mondial et disponibilité de pièces

Compatibilité SSL
Le SafeCom SSL est construit selon les normes du secteur et prend en charge les types de liaison suivants :

• Liaison fibre Furukawa 6 broches
• Liaison électrique Pyle 37 broches
• Mise à la terre Pyle 4 broches
• Liaison électrique Miyaki 6 broches
• Liaison électrique SIGTTO 5 broches (modes fournisseur et récepteur)
• Liaison ADN 2 broches
• Liaison pneumatique
• Liaison ITT Cannon

Configuration du projet

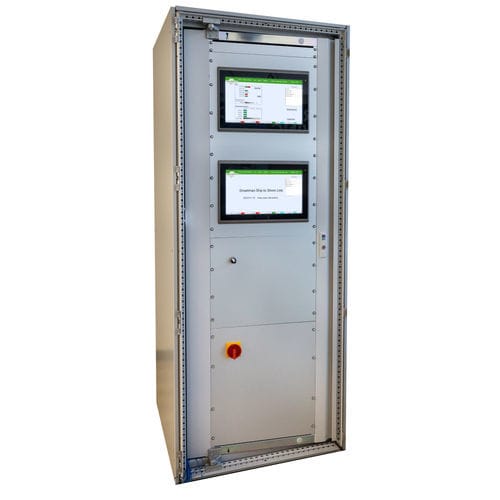

Les armoires typiques Straatman SSL intègrent deux systèmes indépendants dans un même coffret (navire et terre) avec redondance et modules HMI séparés. Inclusions principales :

• Module HMI dédié côté navire
• Module HMI dédié côté terre
• Systèmes de secours et redondants pour les deux modules

Composants disponibles supplémentaires
Composants optionnels fournis selon les besoins du projet :

• Boîtes de connexion
• Bobines portables
• Bobines de stockage fixes
• Équipements de test et de mise en service
• PABX et téléphones hotline

Pourquoi choisir SafeCom

• Redondance intégrée pour sécurité double et haute disponibilité
• Technologie éprouvée pour des performances ESD fiables
• HMI centré utilisateur pour une utilisation simple en situation critique
• Support mondial, journalisation des données et options de maintenance
• Large compatibilité conforme aux normes maritimes et terminales internationales

Spécifications techniques

• Conçu pour les opérations de transfert de GNL, pétrole et produits chimiques avec fonctionnalité ESD critique
• Conformité : ISO 28460, ISO 20519, SIGTTO, OCIMF et SGMF
• Types de liaison pris en charge : Furukawa 6 broches (fibre), Pyle 37 broches (électrique), Pyle 4 broches (mise à la terre), Miyaki 6 broches (électrique), SIGTTO 5 broches (fournisseur/récepteur), ADN 2 broches, liaison pneumatique, ITT Cannon
• L'armoire intègre deux systèmes SSL indépendants (navire et terre) avec redondance
• Architecture industrielle basée sur PLC et SCADA
• Intégration optionnelle avec Mooring Load Monitoring et systèmes du terminal
• Modulaire et personnalisable : boîtes de connexion, bobines, équipements de test, PABX/téléphones hotline disponibles
