Système d'amarrage assisté pour navire BAS

pour terminal portuaire

Aperçu
Le Système d'aide à l'accostage (BAS) Straatman est une solution côtière combinant mesure de distance laser et écran LED pour accompagner l'accostage sécurisé et contrôlé des navires aux jetées et terminaux. Il fournit des données visuelles et numériques claires en temps réel pour réduire l'incertitude lors de la phase finale d'accostage.

Fonctionnalités principales
Le BAS surveille en continu l'approche du navire à l'aide de capteurs laser et affiche des informations traitées en temps réel sur des écrans LED sur la jetée et sur les postes opérateurs en salle de contrôle. Le système permet une intervention immédiate de l'opérateur lorsque les conditions d'approche évoluent.

Mode de fonctionnement
Des capteurs laser effectuent des mesures continues de la distance entre la coque du navire et la jetée. Les données capteurs sont traitées en temps réel et visualisées sur des écrans LED et des tableaux de bord PC/PLC. Le système accepte l'installation de capteurs sur rails et s'intègre aux environnements de contrôle du terminal.

Support opérationnel et options

• Communication sans fil vers tablettes pour accès opérateur à distance
• Systèmes de pager/alertes locales pour notifications sur la jetée
• Intégration avec PLC/SCADA et systèmes de contrôle du terminal
• Seuils d'alarme personnalisables et journalisation pour suivi des opérations

Paramètres clés mesurés

• Distance entre le navire et la jetée (proue et poupe)
• Vitesse d'approche
• Position proue/poupe
• Angle d'approche du navire

Caractéristiques des capteurs laser

• Capteurs laser haute précision, sans entretien (Classe 1)
• Plage de mesure : 0–300 mètres
• Précision de mesure : ±2 cm
• Options de montage sur rail pour alignement flexible
• Conception robuste pour fonctionnement continu en milieu marin
• Options pour installation en zones dangereuses (Zones 1 et 2)

Configuration du système et options d'affichage

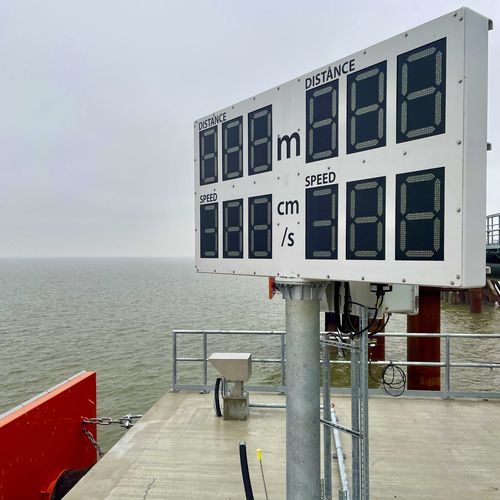

• Grands écrans LED visibles jusqu'à 300 mètres (en journée)
• Systèmes d'affichage contrôlés par PC ou PLC et tableaux de bord opérateur
• Dimensions écran exemple : 2500 × 1200 × 200 mm
• Technologie LED pour haute visibilité diurne
• Configurations rentables pour zones classées/dangereuses

Conçu pour opérations sur terminaux et jetées

• Terminaux pétroliers et gaziers
• Terminaux chimiques et de vrac liquide
• Terminaux GNL
• Terminaux à conteneurs
• Jetées offshore et cargaison générale

Caractéristiques techniques / spécifications

• Nom produit / série : Berthing Aid System (BAS) — Straatman
• Technologie de mesure : mesure de distance laser continue
• Plage de mesure : 0–300 m
• Précision de mesure : ±2 cm
• Installation : options de montage sur rail
• Options d'affichage : grands écrans LED (visibles jusqu'à 300 m), systèmes contrôlés par PC/PLC
• Dimensions écran exemple : 2500 × 1200 × 200 mm
• Environnement opérationnel : fonctionnement toutes conditions ; options pour Zones 1 et 2
• Intégrations optionnelles : communication sans fil (tablette), pager, intégration PLC/contrôle terminal
• Paramètres surveillés : distance, vitesse d'approche, position proue/poupe, angle d'approche
