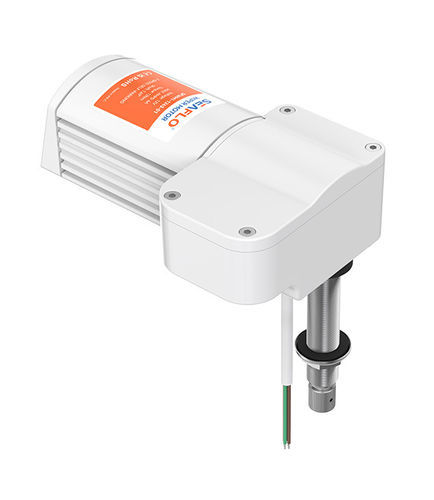

Moteur d'essuie-glace de bateau SFWM1-1243-01

pour bateaumarin

Aperçu du produit
Moteur d'essuie-glace 01 Series de 12 Nm conçu pour les applications marines. Balayage continu 45° - 110°, fonctionnement 2 vitesses, auto-parking et protection IP65 assurent des performances d'essuyage constantes à bord. Arbre d'entraînement en acier inoxydable et protection EMC pour compatibilité avec coques métal, plastique et bois. Compatible avec combinaisons bras/lame jusqu'à 610 mm / 560 mm.

Détails du modèle

• Modèle : SFWM1-1243-01
• Tension : 12 V
• Courant max : 4 A

FONCTIONNALITÉS & AVANTAGES

• Couple : 12 Nm
• Balayage continu : 45 - 110°
• Fonctionnement 2 vitesses
• Auto-parking
• Indice de protection IP65
• Position de parking réglable à gauche ou à droite
• Arbre d'entraînement en acier inoxydable
• Protection EMC
• Mise à la terre isolée pour bateaux métal, plastique et bois
• Alimente des combinaisons bras/lame jusqu'à 610 mm / 560 mm

CONFIGURATIONS STANDARD
S FWM1-1243-01 | 4 A | 12 V | 12 Nm | 43 mm / 1.69 in | 45° - 110° | 55 balayages/min | 35 balayages/min | 5 A
S FWM2-1243-01 | 2 A | 24 V | 12 Nm | 43 mm / 1.69 in | 45° - 110° | 55 balayages/min | 35 balayages/min | 3 A
S FWM1-1268-01 | 4 A | 12 V | 12 Nm | 68 mm / 2.68 in | 45° - 110° | 55 balayages/min | 35 balayages/min | 5 A
S FWM2-1268-01 | 2 A | 24 V | 12 Nm | 68 mm / 2.68 in | 45° - 110° | 55 balayages/min | 35 balayages/min | 3 A
S FWM1-1294-01 | 4 A | 12 V | 12 Nm | 94 mm / 3.70 in | 45° - 110° | 55 balayages/min | 35 balayages/min | 5 A
S FWM2-1294-01 | 2 A | 24 V | 12 Nm | 94 mm / 3.70 in | 45° - 110° | 55 balayages/min | 35 balayages/min | 3 A

Dimensions & installation
Des schémas de dimensions et d'installation sont fournis pour les mesures bras/arbre et le montage. Pour modifier l'angle d'essuyage ou la position de parking : retirer le couvercle de boîte, desserrer les vis hexagonales, déplacer le bras à la position souhaitée, resserrer les vis, régler le parking à gauche ou à droite, amener le wiper en position de parking et remettre le couvercle. Si le balayage est trop grand, réduire le balayage en répétant l'ajustement ; si le balayage est décalé, retirer et repositionner le bras pour centrer la plage de balayage.

Caractéristiques techniques

• Série : 01 Series
• Exemple de modèle : SFWM1-1243-01
• Couple : 12 Nm
• Angle de balayage : continu 45° - 110°
• Options de tension : 12 V (variantes SFWM1) et 24 V (variantes SFWM2)
• Courant max (exemple SFWM1-1243-01) : 4 A
• Vitesses typiques : Haut 55 balayages/min, Bas 35 balayages/min
• Arbre d'entraînement : acier inoxydable (diamètres 43 mm, 68 mm, 94 mm selon modèle)
• Indice de protection : IP65
• Fonctions : 2 vitesses, auto-parking, position de parking sélectionnable gauche/droite, protection EMC, mise à la terre isolée adaptée aux coques métal/plastique/bois
• Compatibilité bras/lame : jusqu'à 610 mm / 560 mm
• Fusible recommandé : 5 A pour modèles 12 V, 3 A pour modèles 24 V
