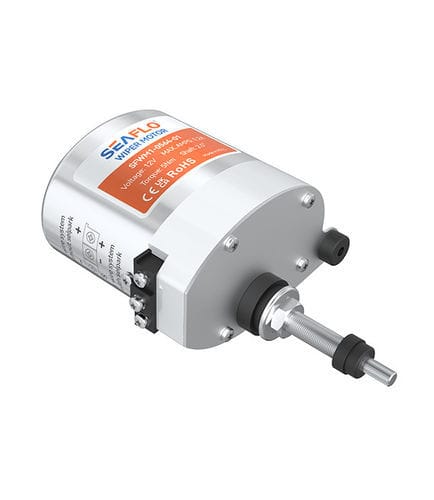

Moteur d'essuie-glace pour bateau 01 Series Wiper Motor

marin

Aperçu
Série 01 : moteur d'essuie‑glace pour applications marines. Angles de balayage réglables (90° ou 110°) et stationnement automatique configurables à droite ou à gauche. Arbre d'entraînement en acier inoxydable et boîtier métallique. Compatible avec plusieurs combinaisons bras/lame ; prend en charge des combinaisons jusqu'à 380 mm / 405 mm. Versions 12 V et 24 V adaptées aux installations électriques marines.

Caractéristiques & Avantages

• Couple : 5 Nm
• Angles de balayage : 90° ou 110° sélectionnables
• Stationnement automatique configurable à droite ou à gauche
• Arbre en acier inoxydable et boîtier métallique pour résistance à la corrosion
• Compatibilité avec plusieurs combinaisons bras/lame
• Alimente des combinaisons bras/lame jusqu'à 380 mm / 405 mm

Options de câblage

• Système 2 fils sans fonction de parking
• Système 3 fils avec fonction de parking

Modification de l'angle de balayage

• Retirer les quatre vis situées sous le moteur.
• Déplacer la plaque de transmission vers le trou correspondant à l'angle souhaité (90° ou 110°).
• Réinstaller et serrer les vis.

Changement de la position de stationnement

• Retirer les vis sur les deux côtés du moteur.
• Retirer le couvercle du moteur.
• Détacher l'ensemble de la plaque d'angle.
• Tourner l'ensemble de la plaque d'angle de 180°.
• Réinstaller la plaque d'angle.
• Remettre le couvercle du moteur et serrer les vis latérales.

Configurations standard
Modèle | Courant max | Tension | Couple | Arbre | Angles de balayage | Vitesse de balayage | Fusible
SFWM1-0564-01 | 1,2 A | 12 V | 5 Nm | 64 mm / 2,5" | 90°, 110° | 40 balayages/min | 3 A
SFWM2-0564-01 | 0,6 A | 24 V | 5 Nm | 64 mm / 2,5" | 90°, 110° | 40 balayages/min | 2 A

Installation & Dimensions
Préconfiguré en usine sur la position de stationnement gauche avec un angle de balayage de 90°. Voir les schémas d'installation et les plans de dimensions fournis pour les détails de montage.

Spécifications techniques

• Exemples de modèle : SFWM1-0564-01 (12 V) et SFWM2-0564-01 (24 V)
• Tension : 12 V (SFWM1), 24 V (SFWM2)
• Courant max : 1,2 A (SFWM1), 0,6 A (SFWM2)
• Couple : 5 Nm
• Longueur d'arbre : 64 mm (2,5")
• Angles de balayage : 90°, 110° (réglables)
• Vitesse de balayage : 40 balayages/min
• Fusible : 3 A (modèle 12 V), 2 A (modèle 24 V)
• Supporte des combinaisons bras/lame jusqu'à 380 mm / 405 mm
• Câblage : 2 fils (sans parking) ou 3 fils (avec parking)
