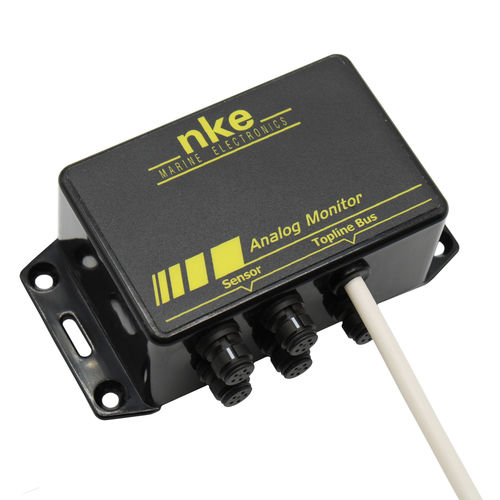

Interface réseau pour bateau 4X

Cette Interface permet de créer et de publier sur le Bus Topline les données de n’importe quel(s) capteur(s) tiers de type tension analogique (ex : capteur angle de mât, angle de quille, jauges de réservoir…). L’Analog Monitor 4X est une interface quatre entrées capteurs analogiques qui permet de créer et publier sur le Bus Topline les données de capteurs de type tension analogique (ex :angle de mât, angle de quille, jauges de réservoir ….). Il existe deux modèles d’interface : – Analog Monitor 4X entrée 0-5 Volts, utilisé par exemple pour un angle de barre nke – Analog Monitor 4X entrée 0-10 Volts Cette interface permet de transmettre les données sous forme de canaux réservoirs ou dynamiques sur le système. Ces données sont transmises sur les afficheurs. Elles sont aussi envoyées à la Box USB nke, ce qui va permettre d’utiliser ses valeur sur des PC grâce à des logiciels (exemple Adrena). CARACTÉRISTIQUES Alimentation 10 à 16VDC Consommation 22mA sans éclairage et 90mA avec éclairage Étanchéité IP67 Poids 400g, câble compris Câble bus Ø 5.0 ± 0.3 – poids : 34 g/m Dimensions hauteur : 97mm ; largeur : 147mm ; épaisseur : 25mm Température en fonctionnement -10°C à +50°C Température de stockage -20°C à +60°C Angle de vision horizontal > 120° Angle de vision vertical > 90° Hauteur des caractères 18 mm pour le canal, et 6 mm pour l’intitulé et l’unité FONCTIONNALITÉS Pour les capteurs standards (capteur angle de mât, angle de quille, jauges de réservoir) affichage de la donnée du capteur sur tous les afficheurs Topline.
