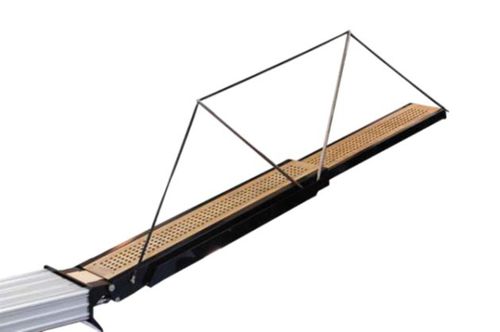

Passerelle de yacht Swim 270

télescopiqueescamotablehydraulique

Aperçu
Les modèles Swim 270 et Swim 350 sont des passerelles rétractables conçues pour l'installation sur yachts moyens et grands. Ces modèles reflètent l'expertise de Compass Marine en conception sur mesure et fabrication de systèmes d'accès marins.

Mouvement et dimensions
Les passerelles Swim se composent de deux sections télescopiques.

• Longueur totale (pleine extension) : 270 cm ou 350 cm
• Largeur maximale : 50 cm
• Largeur minimale à la pointe : 45 cm
• Course verticale : ±10°

Le système de mouvement est électro-hydraulique, géré par un automate programmable (PLC). Commande standard par panneau fixe ou télécommande. Des interrupteurs de limite intégrés garantissent une mise en place et un rangement sécurisés.

Structure et matériaux
La structure porteuse est entièrement en acier inox AISI 316 ; la surface de marche est en caillebotis en teck, avec d'autres matériaux disponibles sur demande. Les composants mécaniques critiques (goupilles, vis, pistons) sont fabriqués en AISI 316. La main courante repliable se rentre automatiquement lors du rangement. Capacité de charge de conception : jusqu'à 150 kg en pleine extension.

Options de personnalisation
Les passerelles Swim peuvent être adaptées selon les besoins du projet :

• Longueur et largeur sur mesure
• Options de main courante
• Choix de finitions
• Matériaux de surface de marche alternatifs
• Éclairage LED intégré le long de la passerelle
• Gravures personnalisées, logos ou motifs décoratifs

Caractéristiques techniques

• Série de modèles : série Swim
• Longueurs nominales disponibles : 270 cm, 350 cm (pleine extension)
• Largeur maximale : 50 cm
• Largeur minimale à la pointe : 45 cm
• Course verticale : ±10°
• Nombre de sections télescopiques : 2
• Système de mouvement : électro-hydraulique
• Unité de commande : automate programmable (PLC), logiciel personnalisable
• Interfaces de commande : panneau de contrôle fixe (standard) et télécommande (standard)
• Sécurité : interrupteurs de limite intégrés
• Matériau de la structure porteuse : acier inox AISI 316
• Surface de marche : caillebotis en teck (personnalisable)
• Composants mécaniques critiques (goupilles, vis, pistons) : AISI 316
• Main courante repliable : se rentre automatiquement lors du rangement
• Capacité de charge de conception : jusqu'à 150 kg en pleine extension
• Personnalisation : longueur/largeur, options de main courante, finitions, matériaux de surface de marche, éclairage LED intégré, gravures/logos/motifs sur mesure
