Passerelle pour bateau Jump 240

pour yachttélescopiquehydraulique

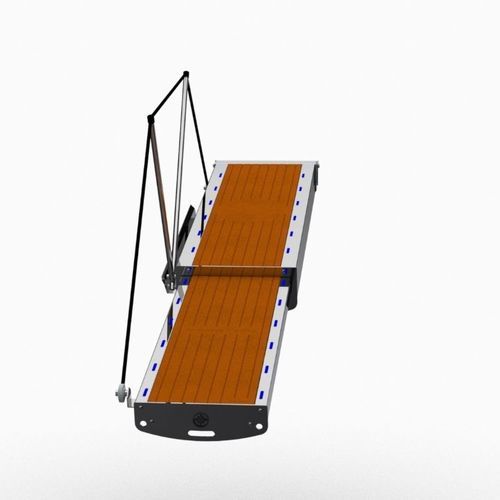

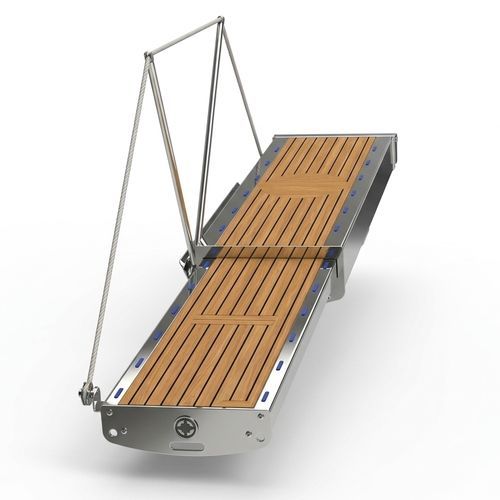

Aperçu Jump 240 est une passerelle hydraulique coulissante en 2 secteurs conçue pour embarcations de taille moyenne à petite. Elle peut supporter un tender complet avec moteur et intègre une fonction d'approche au quai pour faciliter l'embarquement et le débarquement. La main courante optionnelle à deux bras s'ouvre et se ferme automatiquement avec la surface coulissante et se range dans un coffre latéral dédié.

Caractéristiques de construction La structure porteuse est réalisée en acier inox AISI 316. Les plateformes sont en composite EASY TEAK (fabrication Compass Marine) et peuvent être personnalisées sur demande. Les points mécaniques critiques sont sécurisés par des goupilles et vis en AISI 316 fabriquées en interne. Les butées de corde de la main courante sont en aluminium pour un remplacement ou une retension facile. Les pistons et les raccords de tuyauterie sont entièrement en acier inox AISI 316. La passerelle est entièrement démontable par vis pour simplifier l'entretien; les pièces de rechange sont fournies à l'unité.

Unité hydraulique L'unité de puissance hydraulique comprend un moteur de 500 Watts avec bobine d'entraînement, une vanne de sécurité avec réglage de pression, un robinet de débit pour l'ajustement de la vitesse de levage et quatre électrovannes.

Unité de commande électrique L'unité de commande électrique est conçue pour fixation en cale et est logée dans un coffret de protection IP77. Elle contient l'ensemble de la section d'entraînement électrique et le récepteur radio 4 canaux fourni dans le kit. Le câblage vers l'unité de commande est pré-branché pour simplifier les connexions électriques. Un émetteur radio et un clavier de commande avec option joystick ou boutons en acier inox sont fournis en standard.

Caractéristiques techniques

• Modèle : Jump 240
• Structure : acier inox AISI 316
• Plateformes : composite EASY TEAK (personnalisable)
• Moteur hydraulique : 500 Watts
• Commandes hydrauliques : vanne de sécurité, réglage de pression, robinet de débit, 4 électrovannes
• Unité de commande électrique : coffret IP77, inclut récepteur radio 4 canaux et connexions pré-câblées
• Commande : émetteur radio et clavier de commande (joystick ou boutons inox)
• Charge garantie maximum en extension complète : 300 Kg
• Poids total du produit (incl. pistons) : 90 Kg
• Course de la table coulissante : 980 mm max
• Pistons et fixations critiques : acier inox AISI 316
• Main courante : ouverture/fermeture automatique deux bras et rangement

Personnalisation

• Dimensions longueur et largeur
• Présence main courante D / G / LES DEUX
• Finitions
• Matériau du platelage
• Éclairage le long du passage
• Inscriptions et dessins personnalisés sur demande
