Passerelle portuaire Skywalk 850

pour marinapour yachtpour ponton

Présentation

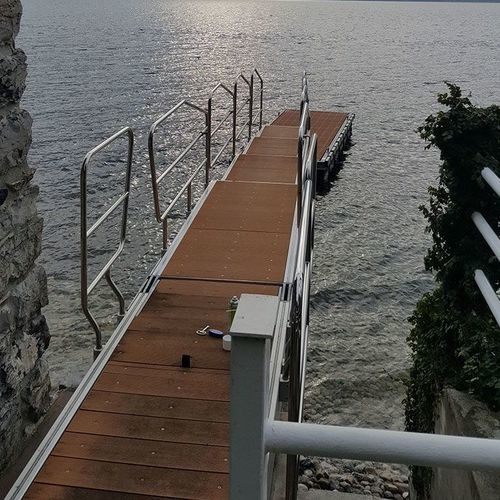

Skywalk 850 est une grande passerelle conçue comme structure portuaire ou de marina pour relier des quais, des pontons flottants ou assurer l'embarquement sur de grands yachts. La partie fixe peut être modifiée pour une installation sur yacht afin de permettre le rangement du dispositif dans un garage dédié.

Mouvements et dimensions
Skywalk 850 est composée de cinq secteurs : trois secteurs extractibles en extension, un secteur contenant les parties extractibles qui pivote +90° vers le haut et -20° vers le bas, et un support fixe. Longueur maximale en extension : 850 cm. Largeur maximale : 90 cm. Largeur minimale en pointe : 60 cm. Un capteur à ultrasons en pointe évite les collisions lors des manœuvres. Le positionnement est surveillé par des contacts de fin de course et l'entraînement électro-hydraulique est géré par une électronique à microprocesseur programmable ; le logiciel de commande peut être adapté aux exigences du projet. La manoeuvre se commande depuis un pupitre avec joystick et depuis le radiocommande fourni.

Structure
La structure porteuse combine une partie interne en acier accouplée mécaniquement à une partie externe en aluminium afin de concilier poids et résistance tout en répondant aux contraintes techniques et de design. Les faces avant des secteurs mobiles sont en acier inoxydable AISI 316 pour la résistance à la corrosion marine.

Plateforme de circulation

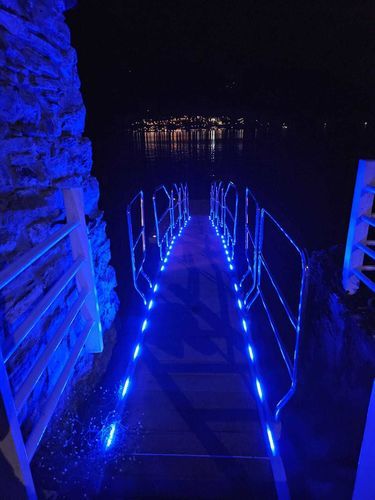

Le plan de calpestio est réalisé avec des lames en matériau composite alvéolaire pour garantir résistance aux agents atmosphériques, faible poids et maintenance réduite. Les lames sont fixées sur des platelages en alliage d'aluminium traité, démontables par sections pour permettre l'accès aux mécanismes internes pour maintenance ou réparation. Le cheminement est éclairé latéralement par des LED bleues. Des mains courantes en acier inoxydable avec mouvement de fermeture automatique sont montées des deux côtés ; pour les installations sur yacht, une version alternative avec corrimano rabattable (candelieri, tiges et main-courante supérieure) est disponible pour réduire l'encombrement de rangement.

Caractéristiques additionnelles

• Capteur ultrasonique anti-collision en pointe
• Capteurs de fin de course pour contrôle de position
• Entraînement électro-hydraulique géré par microprocesseur électronique programmable
• Commande via pupitre à joystick et radiocommande fournie
• Éclairage latéral LED bleu
• Platelages en alliage d'aluminium amovibles par sections pour accès maintenance

Spécifications techniques

• Modèle : Skywalk 850
• Longueur maximale totale (pleine extension) : 850 cm
• Largeur maximale : 90 cm
• Largeur minimale en pointe : 60 cm
• Nombre de secteurs : 5 (3 secteurs extractibles, 1 secteur contenant les secteurs extractibles pivotant +90° / -20°, 1 support fixe)
• Capteur en pointe : capteur ultrasonique anti-collision
• Capteurs : capteurs de fin de course
• Entraînement : entraînement électro-hydraulique contrôlé par microprocesseur électronique programmable
• Commandes : pupitre avec joystick et radiocommande fournie
• Structure interne : élément interne en acier accouplé mécaniquement à élément externe en aluminium
• Faces des secteurs mobiles : acier inoxydable AISI 316
• Plateforme de circulation : lames composites alvéolaires sur platelages en alliage d'aluminium traités (démontables par sections)
• Éclairage : éclairage LED bleu de chaque côté
• Mains courantes : main courante en acier inoxydable avec fermeture automatique ; alternative rabattable pour yachts (candelieri, tiges, main-courante supérieure)
