Passerelle de bateau Flight

pour yachttélescopiquehydraulique

Présentation

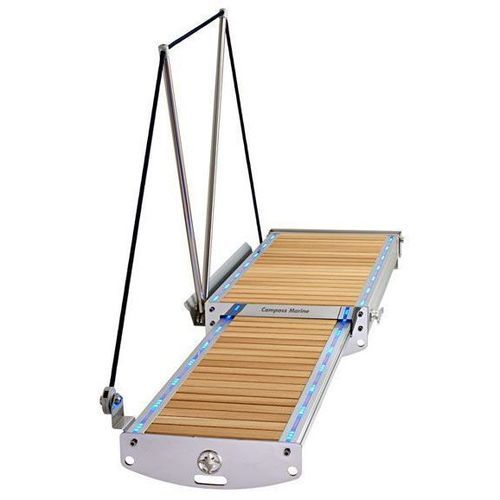

Les Flight 100-120-150 sont des passerelles hydrauliques coulissantes à deux secteurs conçues pour les bateaux moyens et petits. Le projet vise une solution économique sans compromettre les performances et la stabilité. Les passerelles Flight sont prévues pour supporter un tender avec moteur et pour permettre l'approche du ponton afin de faciliter l'embarquement et le débarquement. Un corrimano à deux bras en option s'ouvre et se ferme automatiquement avec le plan coulissant et se range dans un caisson latéral de la passerelle.

Caractéristiques de construction
La structure porteuse est réalisée en aluminium anodisé et en acier inox AISI 316. Le platelage est constitué de lames de teck antidérapantes. Les points mécaniques critiques sont sécurisés par des goupilles et des vis en acier inox AISI 316 fabriquées en usine. Les butées de corde du corrimano sont en aluminium pour faciliter le remplacement ou le retensionnement. Les pistons sont entièrement en acier inox AISI 316 ; les raccords de tuyauterie sont également en inox. Les passerelles Flight sont entièrement démontables par vis pour simplifier l'entretien et le remplacement des pièces détachées.

Groupe hydraulique
La centrale hydraulique est équipée d'un moteur de 500 W avec bobine d'entraînement, vanne de sécurité et réglage de pression, d'un robinet pour ajuster le débit d'huile et donc la vitesse de levage, et de 4 électrovannes.

Unité de commande électrique
L'unité de commande électrique, à fixer dans la sentine et enfermée dans un boîtier avec protection IP77, contient les composants électriques d'entraînement et le récepteur radio 4 canaux fourni dans le kit. Le câblage est pré-raccordé pour simplifier la connexion électrique. Un transmetteur radio et un clavier de commande avec possibilité de choix entre un joystick ou des boutons en inox sont fournis en standard.

Caractéristiques techniques (résumé)
Les passerelles Flight sont conçues pour supporter des charges importantes : à pleine extension elles sont garanties pour 250 Kg. Le poids total, y compris les pistons, est de 60 kg. La course du plan coulissant est de 800 mm max. La course de levage est réglable lors du montage sur le tableau arrière selon les besoins. Tailles disponibles : Flight 100, Flight 120 et Flight 150. Tous les modèles peuvent également être fournis en blanc à l'exception des faces avant qui restent en inox poli.

Personnalisation

• dimensions de longueur et de largeur
• présence de corrimano droite/gauche ou les deux
• finitions
• matériau du platelage
• éclairage le long de la passerelle
• inscriptions et dessins sur demande

Finitions

• aluminium
• blanc
• noir

Caractéristiques techniques / spécifications

• Modèles : Flight 100, Flight 120, Flight 150
• Type : passerelle hydraulique coulissante à deux secteurs
• Charge maximale garantie (pleine extension) : 250 Kg
• Poids total (y compris pistons) : 60 kg
• Course du plan coulissant : 800 mm max
• Course de levage : réglable lors du montage sur le tableau arrière
• Matériaux de la structure : aluminium anodisé et acier inox AISI 316
• Platelage : lames en teck antidérapantes
• Goupilles, vis et pistons : acier inox AISI 316
• Butées de corde du corrimano : aluminium
• Groupe hydraulique : moteur 500 W, bobine d'entraînement, vanne de sécurité, réglage de pression, robinet débit d'huile, 4 électrovannes
• Unité de commande électrique : boîtier IP77, récepteur radio 4 canaux, transmetteur radio et clavier de commande (joystick ou boutons inox)
• Corrimano : corrimano à deux bras optionnel qui s'ouvre/ferme automatiquement et se range sur le côté de la passerelle
• Démontabilité : entièrement démontable par vis pour faciliter l'entretien et le remplacement des pièces
