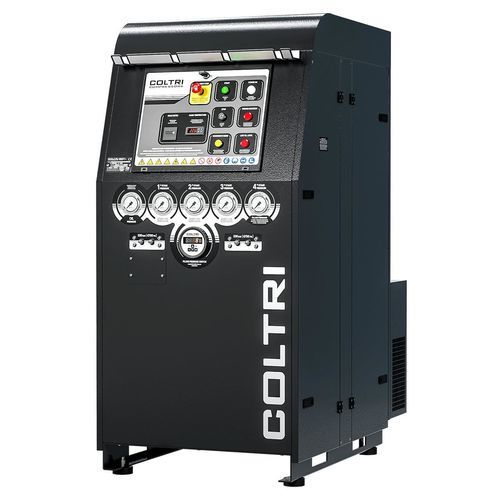

Compresseur de plongée Silent

d'air respirableà pistonà engrenage

Vue d'ensemble
Le compresseur Silent de la gamme Heavy Duty Line de Coltri est une solution cabine insonorisée conçue pour la production d'air respirable haute pression dans les environnements exigeant un faible niveau sonore et un fonctionnement professionnel continu.

Unité de pompage

• Unité de pompage haute pression à 4 étages, monobloc en aluminium
• Lubrification forcée par pompe à engrenages basse pression avec pressostat de pression d'huile minimale
• Filtre d'aspiration 10 µm ; tubes, raccords et écrous en acier inox AISI 316
• Séparateurs de condensat intermédiaires après 2e et 3e étages ; soupapes de sécurité après chaque étage
• Cylindres en fonte spéciale avec rodage à faible rugosité ; bielles en aluminium forgé et vilebrequin en acier forgé
• Vannes haut débit sur 1er–3e étages ; roulements à rouleaux ; patins de poussée sur 2e et 3e étages pour éliminer les efforts latéraux

Moteur
Moteur électrique triphasé disponible de 7,5 à 11 kW. Le moteur transmet le mouvement à l’unité de pompage par courroie pour faciliter maintenance et interventions.

Système de purification Hyperfilter

• Double cartouche en série : 1) tamis moléculaire pour élimination de l'humidité ; 2) tamis moléculaire + charbon actif pour élimination vapeurs d’huile et contaminants
• Le séparateur entre 2e et 3e étage optimise l’extraction d’humidité
• Capacité de filtrage (air d’entrée 20°C, 200 bar) : 3 050 m³
• Permet d’atteindre la conformité DIN EN 12021 avec cartouches Hyperfilter d’origine

Armoire électrique

• Interrupteur ON/OFF avec protection moteur
• Pressostat électronique numérique arrêtant le compresseur à la pression finale
• Drainage des séparateurs inter-étages et du séparateur final pendant le fonctionnement ; minuterie pour purge automatique des condensats
• Démarrage à vide intégré (décharge automatique à chaque arrêt) ; réservoir de collecte des condensats 5 L avec silencieux (utile ~3 L)
• Manomètres inter-étages pour diagnostic et contrôle d’étanchéité des vannes

Châssis

• Châssis cabine silencieux à développement vertical, structure acier avec revêtement poudre RAL 9005 résistant aux rayures
• Niveau d’huile et vidange accessibles à l’extérieur ; console de commande avec manomètres inter-étages, manomètre huile et indicateur de température interne
• Alarmes présence, mauvais ordre de phase et manque d’huile ; commandes marche/arrêt et vidange manuelle pour faciliter maintenance

Équipement de série

• 4 connexions cylindres au choix : DIN 232, DIN 300 ou INT/YOKE 232 bar
• 4 fouets de remplissage 1,2 m
• Soupape de maintien de pression ; manomètres inter-étages
• Système Hyperfilter double certifié PED ; purge automatique des condensats avec convoyage vers la bonbonne
• Contrôle automatique du sens de rotation ; pressostat électronique avec arrêt automatique ; contrôle niveau huile avec arrêt ; pompe à huile incluse
• Arrêt automatique en cas de température interne élevée ; couleur cadre RAL 9005

Applications

• Production d'air respirable pour usages professionnels (plongée, secours, systèmes d'air respirable industriels) et applications haute pression nécessitant faible niveau sonore

Remarques

• L’Hyperfilter et les cartouches d’origine sont requis pour la conformité DIN EN 12021. Les performances indiquées se réfèrent à un air d’entrée à 20°C et 200 bar.

Caractéristiques techniques

• Gamme : Heavy Duty Line
• Unité de pompage : 4 étages haute pression, monobloc aluminium
• Filtration : filtre aspiration 10 µm ; Hyperfilter double cartouche (tamis moléculaire + charbon actif)
• Capacité Hyperfilter : 3 050 m³ (air entrée 20°C, 200 bar)
• Moteur : triphasé 7,5–11 kW
• Réservoir condensats : 5 L (utile ~3 L)
• Connexions cylindres : DIN 232 / DIN 300 / INT-YOKE 232 bar (4 connexions)
• Fouets : 4 × 1,2 m
• Sécurités : soupapes après chaque étage ; manomètres inter-étages pour diagnostic
• Cabine : châssis silencié vertical, vidange/externe niveau huile, peinture poudre RAL 9005
