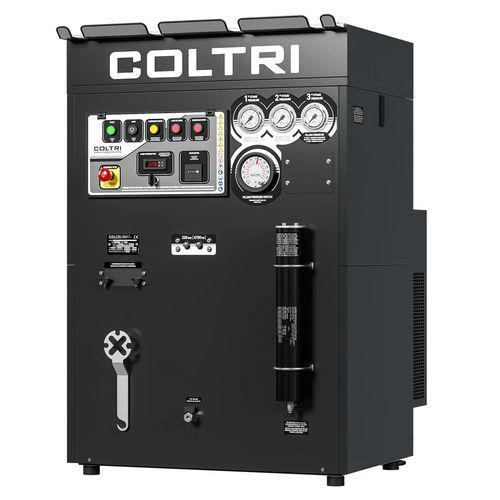

Compresseur pour navire Super Silent

d'air respirableà pistonalternatif

Vue d'ensemble
Super Silent est un compresseur d'air respirable haute pression à 3 étages de la Ligne Efficient, conçu pour les environnements exigeant un faible niveau sonore. L'appareil associe un châssis-cabine silencieux, une unité de pompage haute pression 3 étages et le système de purification Maxifilter afin d'obtenir une qualité d'air conforme à la DIN EN 12021 avec cartouches d'origine. La conception facilite l'accès pour la maintenance et offre des fonctions de diagnostic et de sécurité claires.

Unité de pompage 3 étages haute pression

• Monobloc en aluminium
• Lubrification par nébulisation avec tang immergé dans l'huile
• Filtre d'aspiration : 10 µm
• Tubes, raccords et écrous en acier inoxydable AISI 316
• Séparateur de condensat intermédiaire après le deuxième étage
• Séparateurs de condensat finaux haute pression
• Soupapes de sécurité après chaque étage
• Cylindres en aluminium moulé sous pression avec chemise Nicasil pour une bonne dispersion thermique
• Bielles en aluminium forgé
• Arbre de manivelle en acier forgé
• Vannes des 2e et 3e étages en acier inoxydable
• Roulements à rouleaux renforcés
• Troisième étage en acier trempé avec 5 segments en fonte spéciale
• 2e et 3e étages équipés de patins de poussée pour éliminer les efforts latéraux sur les pistons
• Système de filtration intégré Maxifilter

Moteur électrique
Transmission par courroie via un moteur électrique disponible en monophasé ou triphasé, avec puissances de 4 à 5,5 kW selon la version et les besoins d'installation.

Système de purification Maxifilter
Le Maxifilter combine cartouche tamis moléculaire et charbon actif pour éliminer l'humidité, les vapeurs d'huile et les contaminants. Positionné après les séparateurs 2e/3e étage et avant la soupape de maintien de pression, il constitue une barrière essentielle contre l'humidité. Capacité : 890 m³ (air d'entrée 20°C à 200 bar) avec cartouches d'origine.

Armoire électrique

• Interrupteur ON/OFF avec protection moteur
• Pressostat électromécanique arrêtant le compresseur à la pression finale
• Drainage de tous les séparateurs inter-étages et du séparateur final pendant le fonctionnement
• Minuterie pour l'évacuation automatique des condensats
• Démarrage à vide intégré (déchargement automatique à chaque arrêt)
• Réservoir de collecte des condensats 5 L avec silencieux (utile ≈ 3 L) pour élimination conforme
• Manomètres inter-étages pour contrôle des pressions et vérification d'étanchéité des vannes
• Contrôle automatique du sens de rotation et alarmes de température/phase

Cadre
Châssis-cabine silencieux conçu pour les environnements à faible niveau sonore. Indications externes de niveau et vidange d'huile. Console de commande avec manomètres inter-étages, indicateur de température interne, alarmes de séquence de phase et manque d'huile, commandes de marche/arrêt et vidange manuelle du condensat. Construction en acier avec peinture poudre anti-rayures Noir RAL 9005.

Équipement de série

• 2 raccords de bouteille au choix : DIN 232, DIN 300 ou INT/YOKE 232 bar
• 2 tuyaux de remplissage de 1,2 m
• Soupape de maintien de pression
• Manomètres de contrôle inter-étages
• Système de filtration Maxifilter
• Capteur de température intérieure de la cabine avec arrêt automatique
• Contrôle automatique du sens de rotation
• Pressostat avec arrêt automatique
• Contrôle du niveau d'huile avec arrêt automatique
• Évacuation automatique des condensats avec système de convoyage vers la bonbonne
• Couleur du châssis : Noir RAL 9005

Caractéristiques / spécifications techniques

• Produit : Super Silent (Ligne Efficient)
• Unité de pompage : 3 étages, monobloc aluminium, cylindres revêtus Nicasil
• Filtre d'aspiration : 10 µm
• Matériaux : tubes/raccords/écrous AISI 316
• Gestion des condensats : séparateurs intermédiaires et finaux ; réservoir 5 L (utile ≈ 3 L) avec silencieux ; purge automatique
• Sécurité : soupapes de sécurité après chaque étage ; manomètres inter-étages
• Purification : Maxifilter (tamis moléculaire + charbon actif), capacité 890 m³ (20°C, 200 bar) avec cartouches d'origine
• Moteur : monophasé ou triphasé, 4 ÷ 5,5 kW
• Connexions : DIN 232 / DIN 300 / INT-YOKE 232 bar ; 2 tuyaux de remplissage 1,2 m
• Finition châssis : acier avec peinture poudre anti-rayures Noir RAL 9005
