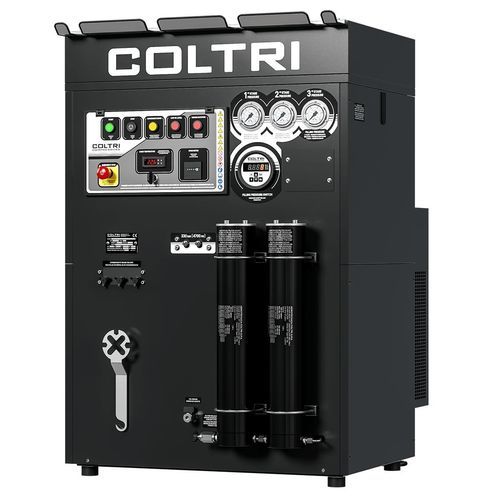

Compresseur de plongée Super Silent TPS

d'air respirableà pistonà engrenage

Présentation
Le Super Silent TPS est un compresseur haute pression de la ligne Prime, châssis cabine insonorisé, conçu pour la production d'air respirable avec un traitement de l'air fiable et une maintenance simplifiée. Il intègre une unité de pompage haute pression à 3 étages et le système de filtration Hyperfilter pour le traitement de l'air respirable avec cartouches d'origine.

Unité de pompage

• Unité de pompage haute pression à 3 étages
• Construction monobloc en aluminium
• Lubrification forcée par pompe à engrenages basse pression
• Filtre d’aspiration : 10 µm
• Tubes, raccords et écrous en acier inoxydable AISI 316
• Séparateur de condensat intermédiaire après le deuxième étage
• Séparateurs de condensat final haute pression à double effet
• Soupapes de sécurité après chaque étage de compression
• Cylindres en aluminium moulé sous pression avec revêtement de canon en nicasil
• Bielles en aluminium forgé
• Arbre à vilebrequin en acier forgé
• Vannes de 2e et 3e étage en acier inoxydable
• Roulements à rouleaux robustes
• Troisième étage en acier trempé avec 5 segments en fonte spéciale
• Patins de poussée au 2e et 3e étage pour éliminer les forces latérales sur les pistons
• Système de filtration Hyperfilter

Moteur
Moteur électrique monophasé ou triphasé disponible sur ce modèle dans la plage 5,5–7,5 kW ; le moteur transmet le mouvement à l’unité de pompage par courroie avec plaque porte-moteur basculante assurant la tension constante de la courroie.

Système de purification Hyperfilter
Le Hyperfilter est un système de purification haute capacité à deux cartouches en série : première cartouche avec tamis moléculaire pour l’élimination de l’humidité, seconde cartouche avec tamis moléculaire et charbon actif pour l’élimination des vapeurs d’huile et autres contaminants. Le séparateur inter-étages maximise l’extraction d’humidité. Capacité de filtration (air d’entrée à 20°C et 200 bar) : 3 050 m³.

Armoire électrique

• Interrupteur ON/OFF avec protection moteur
• Pressostat électromécanique arrêtant le compresseur à la pression finale
• Drainage de tous les séparateurs entre étages et du séparateur final pendant le fonctionnement
• Minuterie pour dispositif d’évacuation automatique des condensats
• Démarrage à vide intégré (décharge automatique à chaque arrêt)
• Réservoir de collecte des condensats : 5 L (environ 3 L utilisables) avec silencieux
• Manomètres inter-étages affichant la pression de fonctionnement des étages

Cadre
Châssis cabine silencieux conçu pour faciliter l’entretien. Plaque porte-moteur inclinable assurant la tension constante de la courroie. Niveau et vidange d’huile extérieurs ; console de commande avec manomètres inter-étages ; indicateur de température interne ; alarmes présence/erreur de séquence de phases et manque d’huile ; commandes marche/arrêt et purge manuelle des condensats. Cadre en acier avec peinture poudre résistante aux rayures (RAL 9005).

Équipement de série

• 2 raccords de bouteille sélectionnables : DIN 232, DIN 300 ou INT/YOKE 232 bar
• 2 tuyaux de remplissage de 1,2 m
• Soupape de maintien de pression
• Manomètres de contrôle inter-étages
• Système Hyperfilter double certifié PED
• Arrêt automatique selon température intérieure de la cabine
• Purge automatique des condensats
• Contrôle automatique du sens de rotation
• Pressostat électronique avec arrêt automatique
• Contrôle du niveau d’huile avec arrêt automatique
• Pompe à huile avec filtre et manomètre
• Purge automatique des condensats avec système de convoyage vers une cuve
• Couleur du cadre : Noir RAL 9005

Accessoires compatibles (exemples)

• C-monitor
• Panneau de charge à distance pression unique
• Panneau de charge à distance double pression
• Panneaux de remplissage à distance avec robinets à levier
• CO SafeGuard – analyseur de monoxyde de carbone
• ColTrimix
• Système Presec
• Système d’analyse multigaz (CO + CO2 + H2O)
• Refroidisseur Tornado

Caractéristiques / spécifications techniques

• Compression : unité de pompage haute pression 3 étages (monobloc aluminium)
• Plage de puissance moteur disponible : 5,5 – 7,5 kW
• Filtre d’aspiration : 10 µm
• Tubulures et raccords : acier inoxydable AISI 316
• Capacité Hyperfilter (20°C, 200 bar) : 3 050 m³
• Réservoir collecte condensats : 5 L (env. 3 L utilisables)
• Finition châssis : acier peint poudre, RAL 9005
• Soupapes de sécurité après chaque étage ; manomètres inter-étages
• Vidange automatique des condensats et système de convoyage vers cuve
• Raccords bouteille disponibles : DIN 232 / DIN 300 / INT-YOKE 232 bar
