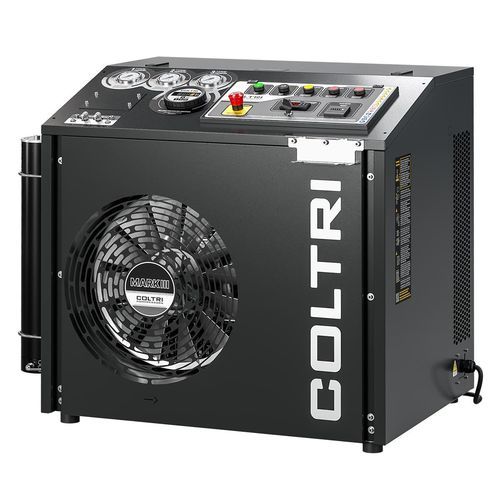

Compresseur pour la plongée professionnelle Mark III Silent TPS

tri-étagéd'air respirableà engrenage

Vue d'ensemble
Le Mark III Silent TPS est un compresseur haute pression de la ligne Prime destiné à la production d'air respirable. Il combine une cabine silencieuse, un groupe de pompage 3 étages et un système de purification Hyperfilter pour assurer un air conforme aux normes tout en facilitant la maintenance.

Unité de pompage - Caractéristiques principales

• Unité de pompage haute pression à 3 étages
• Monobloc en aluminium
• Lubrification forcée par pompe à engrenages basse pression
• Filtre d’aspiration : 10 µm
• Tubes, raccords et écrous en acier inoxydable AISI 316
• Séparateur de condensat intermédiaire après le deuxième étage
• Séparateurs de condensat final haute pression à double effet
• Soupapes de sécurité après chaque étage
• Cylindres en aluminium moulé sous pression avec revêtement nicasil
• Bielles en aluminium forgé
• Arbre d’entraînement en acier forgé
• Vannes 2e et 3e étages en acier inoxydable
• Roulements à rouleaux robustes
• Troisième étage en acier trempé avec 5 segments en fonte spéciale
• Patins de poussée aux 2e et 3e étages pour éliminer les forces latérales sur les pistons
• Système de filtration Hyperfilter

Moteur électrique

• Moteur monophasé ou triphasé disponible, puissances 5,5 à 7,5 kW

Système de purification Hyperfilter

• Positionné après le dernier séparateur et avant la vanne de maintien de pression
• Deux cartouches en série : cartouche 1 = tamis moléculaire (sécheur); cartouche 2 = tamis moléculaire + charbon actif (élimination vapeurs d'huile)
• Séparateur entre 2e et 3e étages pour optimiser l'extraction d'humidité
• Capacité de filtration (air d'entrée 20°C, 200 bar) : 3 050 m³
• Permet le traitement conforme à la norme DIN EN 12021 avec cartouches d'origine

Armoire électrique

• Interrupteur ON/OFF avec protection moteur
• Pressostat électromécanique pour arrêt à la pression finale
• Vidange des séparateurs inter-étages et du séparateur final pendant le fonctionnement
• Minuterie pour purge automatique des condensats
• Démarrage à vide intégré (décharge automatique à chaque arrêt)
• Réservoir de collecte des condensats 5 litres avec silencieux (capacité utile ~3 litres)
• Manomètres inter-étages pour contrôle et diagnostic

Cadre

• Châssis de cabine silencieux conçu pour un accès et une maintenance aisés
• Plaque porte-moteur inclinable pour maintenir la tension de la courroie
• Contrôles externes niveau et vidange d'huile
• Console de commande avec manomètres et indicateur de température interne
• Alarmes et protections : alarme présence / mauvaise séquence de phases, alarme niveau d'huile, arrêt de fonctionnement, purge manuelle des condensats
• Cadre en acier, peinture poudre anti-rayures, Noir RAL 9005

Équipements de série

• 2 raccords bombole au choix : DIN 232, DIN 300 ou INT/YOKE 232 bar
• 2 flexibles de remplissage de 1,2 m
• Vanne de maintien de pression
• Manomètres inter-étages
• Double système Hyperfilter certifié PED
• Arrêt automatique sur température interne
• Purge automatique des condensats
• Contrôle automatique du sens de rotation
• Pressostat électronique avec arrêt automatique
• Contrôle du niveau d'huile avec arrêt automatique
• Bombe à huile avec filtre et manomètre
• Système de vidange automatique des condensats vers la cannette
• Couleur cadre : Noir RAL 9005

Accessoires compatibles (exemples)

• Cartouches et unités Hyperfilter (configuration double)
• Moniteur C
• Panneaux de charge à distance (pression simple et double)
• Panneaux de remplissage à distance avec robinets à levier
• CO SafeGuard – analyseur de monoxyde de carbone
• Système d'analyse multigaz (CO + CO2 + H2O)
• Flexibles de remplissage et adaptateurs de raccordement

Système de purification - Hyperfilter (résumé)

• Purification haute capacité pour production d'air respirable
• Deux cartouches en série (tamis moléculaire pour humidité ; tamis moléculaire + charbon actif pour vapeurs d'huile)
• Conçu pour forts volumes d'air et fiabilité maximale

Caractéristiques / spécifications techniques

• Modèle : Mark III Silent TPS
• Ligne : Prime Line (silencée)
• Groupe pompant : 3 étages, monobloc aluminium
• Filtre d'aspiration : 10 µm
• Matériaux : tuyauterie et raccords AISI 316 ; cylindres alu avec revêtement nicasil ; bielles forgées ; arbre forgé
• Système de purification : Hyperfilter double cartouche
• Capacité Hyperfilter : 3 050 m³ (air 20°C, 200 bar)
• Moteur : 5,5–7,5 kW (mono ou tri)
• Sécurité : soupapes après chaque étage, pressostats, contrôle niveau d'huile
• Gestion condensats : séparateurs intermédiaires et finaux, réservoir collecte 5 L (~3 L utile), purge automatique
• Raccords de sortie : DIN 232 / DIN 300 / INT YOKE (232 bar) sélectionnables
• Couleur châssis : Noir RAL 9005
• Marque : Coltri Compressors
