Enrouleur pour barrage anti-pollution BL/45

Brève description

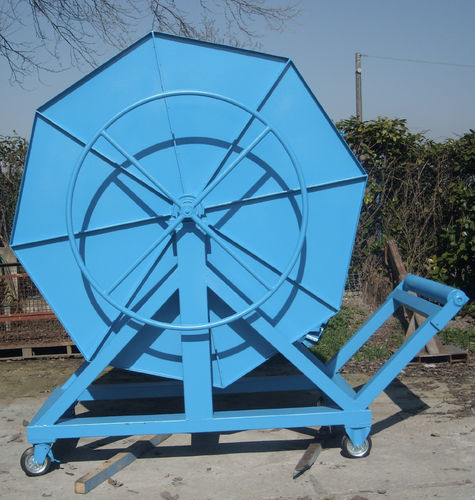

Le rouleau d'enroulement Zenit Ambiente assemblé est conçu pour stocker et déployer la barrière antipollution BL/45 en opérations marines. Il occupe les dimensions max. indiquées sur les dessins joints sans aucune saillie. L'unité est équipée d'un socle avec trous pour chariot élévateur et de œillets soudés sur les montants pour levage à la grue. Des roues optionnelles peuvent être montées pour faciliter la manutention au sol. Le rouleau comprend des profilés de renfort aux angles, un dispositif de verrouillage de sécurité, des plates-formes d'évacuation d'eau et un dispositif de fixation de la corde de queue.

Description
Le rouleau est de type à axe horizontal, de diamètre permettant de contenir jusqu'à 200 m de barrière BL/45 et est constitué de :

• Châssis
• Bobine (tambour)
• Parois de retenue (plates)
• Motoréducteur hydraulique

CADRE
Le châssis de base est réalisé en acier AISI 304/316 avec profilés 200×100 et 100×100 d'épaisseur 5 mm (alternative : Aluminium marin). Pour mieux supporter les contraintes dues au poids de la bobine et celles produites lors de la traction, la structure portante est renforcée par un profilé central supplémentaire.

BOBINE
La bobine d'enroulement se compose d'un axe central (tambour Ø 450 mm env.), d'une paire de parois latérales en acier inoxydable AISI 316 soudées sur huit rayons équidistants en AISI 304 complétant le tambour rotatif. L'anneau périphérique des flancs est en tubulaire AISI 316 de Ø 30 mm et épaisseur 2 mm. La surface interne est convexe vers le centre pour faciliter l'enroulement des barrières.

ZINGAGE & PEINTURE

• Zingage à chaud
• Primaire d'accrochage
• Deux couches d'époxy pour environnement marin (peinture époxyvinyle cycle complet)

OPTIONNEL

• Guide pour faciliter la manutention de la barrière antipollution
• Tableau de commande local avec protection IP55
• Détecteur de mouvement acoustique/optique
• Construction entièrement en aluminium marin
• Possibilité d'insérer la motorisation à l'intérieur de l'axe de la bobine

Informations complémentaires
HAUTEUR PAROIS : 1500 mm env.
HAUTEUR TOTALE : 1800 mm env.
DISTANCE ENTRE PAROIS : 450 mm env.
MOTEUR ÉLECTRIQUE : 1,5 Kw
ALIMENTATION : 380V, 50 Hz – 1400 tr/min
DOUBLE RÉDUCTEUR : Réducteur à vis sans fin i=102
RAPPORT TOTAL DE RÉDUCTION : 1:418,2
VITESSE DE SORTIE : env. 3,35 tr/min

Caractéristiques / données techniques

• Capacité : jusqu'à 200 m de barrière BL/45
• Type : rouleau d'enroulement à axe horizontal
• Diamètre tambour : env. Ø 450 mm
• Matériau du châssis : acier AISI 304/316 (alternative : Aluminium marin)
• Profilés : 200×100 et 100×100, épaisseur 5 mm
• Parois de la bobine : acier inox AISI 316 avec rayons en AISI 304
• Anneau périphérique : tubulaire AISI 316 Ø 30 mm, ép. 2 mm
• Surface interne : convexe vers le centre pour faciliter l'enroulement
• Transmission : motoréducteur hydraulique (possibilité d'insérer la motorisation dans l'axe)
• Moteur électrique (si présent) : 1,5 Kw
• Alimentation : 380V, 50 Hz – 1400 tr/min
• Réducteur : vis sans fin i=102, rapport total 1:418,2
• Vitesse de sortie : env. 3,35 tr/min
• Finition : zingage à chaud, primaire d'ancrage, deux couches époxy pour milieu marin
• Caractéristiques de manutention : socle avec passages pour chariot, œillets pour levage à la grue, roues optionnelles
• Accessoires optionnels : guide, tableau commande local IP55, détecteur acoustique/optique, réalisation en aluminium marin
