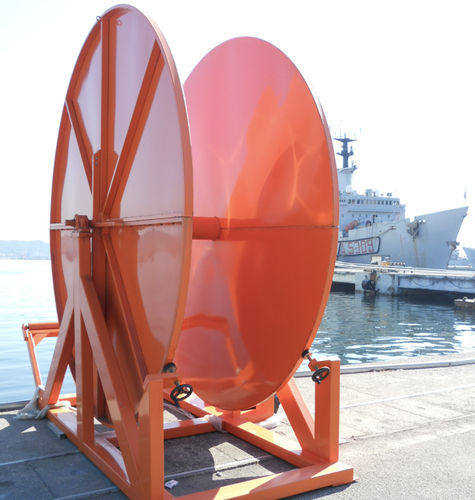

Enrouleur pour barrage anti-pollution AR/85

Brève description
L'enrouleur occupe les dimensions maximales indiquées sur les plans et ne présente aucune saillie. Il est équipé d'une base avec passages pour chariot élévateur et d'anneaux soudés sur les montants pour manutention par grue. Pour la manutention au sol, des roues spéciales peuvent être installées en option. L'appareil comprend des profils de renfort aux angles, un dispositif de blocage de sécurité, des plaques d'appui pour drainage et une fixation pour la corde de queue.

Description
Le tambour est de type à axe horizontal, dimensionné pour contenir jusqu'à 200 m de barrage type AR/70 et se compose de :

• Châssis
• Bobine de rouleau
• Parois de retenue
• Moteur hydraulique avec réducteur

CHÂSSIS
Le châssis de base est une structure porteuse en acier AISI 304/316 constituée de profils 200×100 et 100×100 d'épaisseur 5 mm (alternativement en aluminium marinisé). Il peut contenir 200 m de barrage flottant modèle AR/85 pour environ 560 kg. Pour mieux résister aux contraintes dues au poids de la bobine et aux efforts en phase de traction, la structure portante est renforcée par un profil central supplémentaire.

BOBINE
La bobine d'enroulement est constituée d'un axe central (tambour Ø environ 450 mm), d'une paire de flasques latéraux en acier inox AISI 316 soudés à 8 rayons AISI 304 régulièrement espacés. L'anneau périphérique des flasques est en tube AISI 316 de 30 mm de diamètre et 2 mm d'épaisseur. La surface intérieure est convexe vers le centre pour faciliter l'enrobage de la barrière.

GALVANISATION ET PEINTURE
Traitement de surface en cycle complet époxy-vinyle :

• Galvanisation à chaud
• Primaire d'accrochage
• Deux couches d'époxy pour milieu marin

OPTIONNEL

• Guide pour faciliter la manutention de la barrière anti-pollution
• Tableau de commande local pour exploitation avec protection IP55
• Détecteur de mouvement acoustique/optique
• Construction entièrement en aluminium marinisé
• Possibilité d'insérer la motorisation à l'intérieur de l'axe de la bobine

Caractéristiques / spécifications techniques

• Hauteur des flasques : env. 3500 mm
• Hauteur totale : env. 3800 mm
• Distance entre flasques : env. 850 mm
• Moteur électrique : 1,5 kW
• Alimentation : 380 V, 50 Hz – 1400 tr/min
• Double réducteur : réducteur à vis sans fin i=102
• Rapport de réduction total : 1:418,2
• Vitesse de sortie : env. 3,35 tr/min
