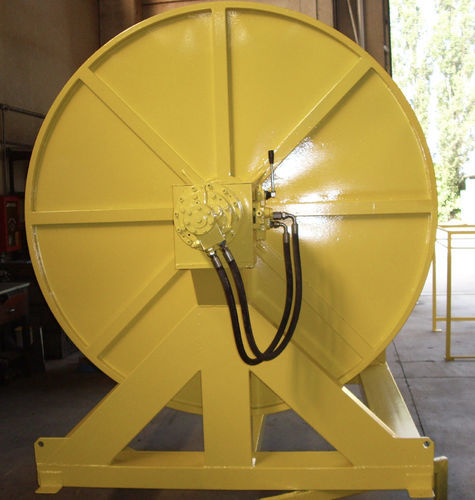

Enrouleur pour barrage anti-pollution AR/70

Brève description
Le rouleau enrouleur est conçu pour occuper les dimensions maximales indiquées sur les plans sans aucune saillie. Il est fourni avec un socle équipé de passages pour chariot élévateur et des anneaux de levage soudés sur les montants pour levage à la grue. Des roues optionnelles pour la manutention au sol sont disponibles. Le rullo est doté de profilés de renfort aux angles, d’un dispositif de verrouillage de sécurité, de plaques d’appui pour drainage d’eau et d’un dispositif de fixation de la corde de queue.

Description
Rullo à axe horizontal dimensionné pour contenir jusqu’à 200 m de barrière flottante AR/70. L’ensemble est composé de :

• Telaio (châssis)
• Bobine d’enroulement (tambour)
• Parois latérales (contre-parois)
• Motoréducteur hydraulique

CHÂSSIS
Le châssis de base est une structure portante en acier AISI 304/316 avec profilés 200×100 et 100×100 d’épaisseur 5 mm (alternative : aluminium marinisé). Il est dimensionné pour contenir 200 m de barrière AR/70 flottante (env. 560 kg). Un profilé central de renfort augmente la résistance aux efforts dus au poids de la bobine et aux phases de traction.

BOBINE
La bobine d’enroulement est constituée d’un arbre central (tambour Ø ≈ 450 mm). Deux parois latérales en acier inox AISI 316, soudées sur 8 rayons AISI 304 équidistants, complètent le tambour tournant. L’anneau périphérique des parois est en tubulaire AISI 316 (Ø 30 mm, ép. 2 mm). La surface interne est convexe vers le centre pour faciliter l’enroulement de la barrière.

ZINGAGE & PEINTURE
Traitement de surface en cycle complet époxivinyle suivant la séquence :

• Zingage par immersion à chaud
• Apprêt d’accrochage
• Deux couches de peinture époxy pour environnement marin

OPTIONNEL

• Guide pour faciliter la manutention de la barrière anti-pollution
• Armoire commande locale avec protection IP55
• Détecteur de mouvement acoustique/optique
• Réalisable entièrement en aluminium marin
• Possibilité d’insérer la motorisation à l’intérieur de l’axe de la bobine

Caractéristiques / spécifications techniques

• Capacité bobine : jusqu’à 200 m de barrière AR/70 (env.)
• Poids bobine : env. 560 kg
• Diamètre tambour : Ø 450 mm env.
• Matériau châssis : acier AISI 304/316 (alternative : aluminium marinisé)
• Profilés châssis : 200×100 et 100×100, ép. 5 mm ; profilé central de renfort
• Parois latérales : acier inox AISI 316 ; anneau périphérique : tubulaire AISI 316 Ø 30 mm, ép. 2 mm ; 8 rayons AISI 304 équidistants
• Hauteur paroi : 2000 mm
• Hauteur totale : env. 2300 mm
• Distance entre parois : 710 mm
• Moteur électrique : 1,5 kW
• Alimentation : 380 V, 50 Hz – 1400 tr/min
• Double réducteur : réducteur à vis sans fin i=102
• Rapport total de réduction : 1:418,2
• Vitesse en sortie : env. 3,33 tr/min
• Traitement de surface : zingage à chaud, apprêt d’accrochage et deux couches de peinture époxy pour milieu marin (cycle époxivinyle)
