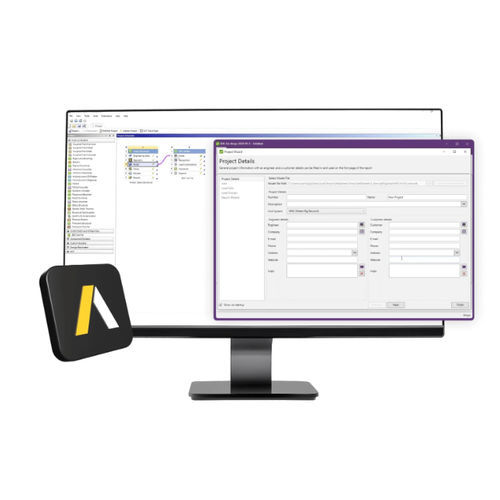

Logiciel de calcul Ansys

d'analysede conceptionde reporting

Présentation
SDC for Ansys est une extension pour Ansys Mechanical qui intègre la vérification structurelle automatisée basée sur les normes directement dans l'environnement Ansys. Elle fonctionne directement sur les modèles Ansys Workbench .wbpj et prend en charge les vérifications automatisées, la génération de rapports et l'optimisation de conception sans traduction de modèle.

Principales fonctionnalités

• Extension pour Ansys Mechanical : s'exécute dans Ansys sur des modèles .wbpj sans reconstruire le modèle EF.
• Vérification de normes et codes : contrôles automatisés pour perçage de pernos, fatigue, flambement, résistance et autres critères selon plus de 50 codes.
• Outils d'optimisation de conception : optimisation des sections, types de soudure, limite d'élasticité et épaisseur de plaque basée sur les résultats des vérifications.
• Rapports automatiques : rapports basés sur des modèles avec graphiques et tableaux régénérables après mise à jour du modèle.
• Couverture d'analyse complète : vérifications automatisées pour boulons, fatigue, flambement, résistance et autres besoins projet.

Résultats attendus

• Vérification des normes directement dans Ansys Mechanical — confirmer la conformité sans changer d'outil.
• Résultats cohérents et auditables — contrôles reproductibles et rapports modèles pour preuve de certification.
• Gain de temps — contrôles automatisés et traitement par lots réduisent le travail manuel.
• Évolutivité — prise en charge de grands modèles EF et de centaines de combinaisons de charge.

Pré- et post-traitement et boîte à outils
SDC for Ansys fournit un ensemble complet d'outils pour préparer les modèles et extraire les résultats afin d'accélérer les flux de vérification :

• Reconnaissance automatique des éléments structurels — détection de poutres, plaques, soudures, raidisseurs et connexions.
• Insertion de charges et combinaisons — application de charges Tank, Flottabilité, Vent, Vague et Courant et création de combinaisons réalistes.
• Lecture de résultats LS-DYNA — import de résultats explicites LS-DYNA (prise en charge selon versions Ansys compatibles) et exécution de vérifications sur sorties dynamiques non linéaires.
• Peak Finder — identification des zones de pics à partir des résultats et des vérifications avec graphiques et tableaux récapitulatifs.
• Outil Moment & Effort tranchant — intégration des forces aux points de grille pour produire des diagrammes longitudinaux et exporter min/max par jeu de charges.
• Freebody — calcul des forces et moments internes/externes équilibrés et récupération des forces de contact/connecteur pour modélisation de sous-structures.
• Appuis en compression seulement — modélisation de contraintes unidirectionnelles et création automatique de charges dépendantes pour itération.
• Comptage Rainflow — conversion d'historiques irréguliers en matrices de cycles pour la fatigue (méthodes et filtrages pris en charge).
• Générateur de rapports & utilitaires — régénération de rapports basés sur modèles, tableau Masse & CG, tracé d'épaisseur, sommation de soudures, largeur efficace de plaque, gradient de contraintes, interpolation, etc.

Flux de travail et intégration

• Intégration directe avec Ansys Workbench (.wbpj) — pas de traduction de modèle séparée requise.
• Prise en charge des workflows combinés coques/poutres et extraction automatisée des contrôles et résultats pertinents.
• Compatible avec les scripts Ansys et les processus automatisés pour rationaliser les tâches répétitives de vérification.

Validation et fiabilité
SDC for Ansys est utilisé par des équipes d'ingénierie et des organismes de certification pour des tâches de vérification sur des projets nécessitant de nombreuses combinaisons de charge, de grands modèles EF et des contrôles basés sur les normes (ex. DNV, EN/Eurocode, ASME, API, ISO, NORSOK).

Caractéristiques / spécifications techniques

• Type de produit : extension pour Ansys Mechanical (add-on Ansys Workbench).
• Compatibilité modèle : fonctionne avec Ansys Workbench .wbpj ; import de résultats LS-DYNA explicites selon versions compatibles.
• Bibliothèque de normes : vérification contre 50+ codes industriels (flambement, fatigue, boulons, résistance, etc.).
• Automatisation : génération de rapports par modèles ; contrôles automatisés et traitement par lots des combinaisons de charge.
• Outils pré/post : reconnaissance d'éléments, insertion de charges & combinaisons, Peak Finder, Rainflow, extraction Moment & Effort, Freebody, appuis compression-only, outils d'épaisseur et de soudure.
• Sorties : graphiques, tableaux et rapports complets adaptés aux audits et preuves de certification.
• Utilisateurs visés : ingénieurs structure, mécanique, architectes navals, tuyauterie, génie civil et conception ; consultants et équipes axées certification.
• Essai : version d'évaluation et workflows de démonstration disponibles (installation gérée par le fournisseur).
