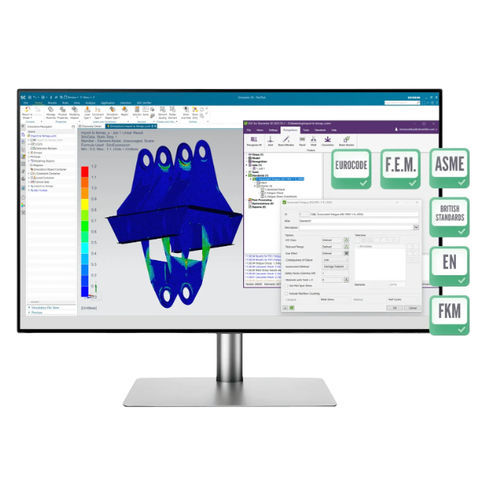

Logiciel d'analyse Simcenterde conceptionde simulationde traitement de données
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Fonction
- d'analyse, de simulation, de traitement de données, de reporting, de conception
- Applications
- pour navire, pour bateau à usage professionnel, pour chantier naval, pour plate-forme offshore
- Type
- 3D, automatisé, hors-ligne
- Système d'exploitation
- natif Windows
- Mode de déploiement
- plug-in
- Certifications
- ISO
- Autres caractéristiques
- personnalisable
Description
Présentation
Fonctionnalités clés
Ce que vous pouvez obtenir
Normes d'ingénierie (exemples)
Points forts du pré/post-traitement et outils
Déploiement & flux de travail
Caractéristiques techniques
- Plugin SDC offrant la vérification structurelle automatisée dans Simcenter 3D pour les contrôles de résistance, fatigue, flambement, soudures et boulons.
- Fonctionne directement sur les modèles natifs .fem — pas de reconstruction ni d'export nécessaire.
- Basé sur la plateforme SDC Verifier avec des extensions équivalentes pour d'autres environnements EF.
Fonctionnalités clés
- Contrôles automatisés implémentant plus de 50 normes d'ingénierie internationales.
- Reconnaissance automatique des éléments structurels : soudures, assemblages, poutres, plaques et raidisseurs.
- Applications de charges intégrées : réservoir, flottabilité, vent, houle et courant ; prise en charge des cas de charge combinés.
- Flux de travail complet à l'intérieur de Simcenter 3D — pas de changement d'outil ni de prétraitement séparé.
- Rapports basés sur des templates avec graphiques, tableaux et synthèses de contrôle ; régénération instantanée après mise à jour du modèle.
- Workflows d'optimisation basés sur les résultats de code pour affiner épaisseurs, sections, types de soudure et choix de matériaux.
Ce que vous pouvez obtenir
- Valider résistance, fatigue, flambement, soudures et boulons sous des cas de charge réalistes et combinés.
- Remplacer tableaux et scripts manuels par des contrôles automatisés et traçables.
- Accélérer la production de rapports et les itérations de conception via des workflows reproductibles et template‑driven.
- Soutenir les audits et certifications pour les projets offshore, maritime, génie civil et équipements lourds.
Normes d'ingénierie (exemples)
- ABS
- AIJ
- AISC
- API
- ASME
- Australian Standards
- British Standards
- Bureau Veritas
- DIN
- DNV
- DVS
- EN 13001
- Eurocode (incl. Eurocode 3 et 9)
- F.E.M. 1.001
- FKM
- IACS
- ISO
- Lloyd’s Register
- NACA
- NORSOK
- VDI
Points forts du pré/post-traitement et outils
- Peak Finder : localiser et résumer les zones de pics issues des résultats et des contrôles SDC (contrainte, déformation, déplacement, fatigue, flambement).
- Freebody : calculer forces/moments équilibrés pour des sous-structures ; extraire charges internes/externes pour sous-modélisation et forces de connecteurs.
- Moment & Shear Force : intégrer les forces aux points de grille pour construire des diagrammes longitudinaux et exporter graphiques/tableaux pour audit.
- Rainflow counting : convertir des historiques temporels en matrices de cycles avec filtrage peak–valley et méthodes de comptage multiples.
- Supports compression-only : modéliser des appuis unidirectionnels et itérer les jeux de charges pour stabiliser les contrôles.
Déploiement & flux de travail
- Installation rapide en tant que plugin natif Simcenter 3D — aucune étape d'import/export séparée.
- Outils de reconnaissance automatisent la classification des éléments et préparent les données du modèle pour vérification et reporting.
- Templates automatisés et générateur de rapports produisent des documents prêts pour audit avec graphiques, tableaux et synthèses de contrôle.
- Module d'optimisation s'intègre aux résultats de vérification pour réduire itérations et masse tout en respectant les exigences de conception.
Caractéristiques techniques
- Intégration : plugin natif s'exécutant dans l'environnement Simcenter 3D.
- Format de modèle supporté : .fem natif (aucune conversion requise).
- Contrôles supportés : résistance, fatigue, flambement, vérification des soudures, contrôles de boulons, vérifications poutres et plaques.
- Normes : implémentations automatisées pour 50+ normes industrielles (exemples ci‑dessus).
- Capacités de charge : application intégrée pour réservoir, flottabilité, vent, houle et courants ; prise en charge d'effets combinés.
- Automatisation : reconnaissance d'éléments, génération automatique de cas de contrôle et rapports basés sur templates.
- Reporting : rapports structurés template‑driven avec graphiques, tableaux et régénération après mise à jour du modèle.
- Outils post‑traitement : identification de pics, extraction Freebody, diagrammes moment/cisaillement, rainflow, supports compression‑only, résumés d'épaisseur et de soudure.
- Optimisation : module d'affinement de conception basé sur résultats de code (épaisseur, section, type de soudure, limite d'élasticité).
