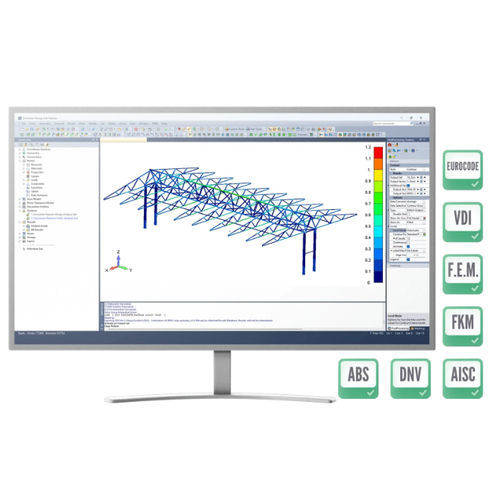

Logiciel de conception Femap

de contrôle qualitéde simulationde traitement de données

Présentation
SDC for Femap est un module de vérification des normes pour Simcenter Femap permettant d'exécuter des contrôles normatifs automatisés de résistance, fatigue, flambage, soudures et boulons directement dans l'environnement Femap. Il fonctionne sur les fichiers natifs .modfem sans export ni duplication du modèle, ce qui facilite la traçabilité des vérifications.

Points clés

• Bibliothèque de normes intégrée (50+ normes)
• Reconnaissance automatique des éléments structuraux (poutres, plaques, soudures, raidisseurs)
• Couverture d'analyse complète : précontrainte de boulons, jonctions tubulaires, flambage de plaques et poutres
• Rapports prêts pour audit basés sur des modèles avec mises à jour en un clic

Vérification des normes et contrôles
Exécutez des contrôles normatifs automatisés pour la résistance, la fatigue, le flambage, les soudures et les boulons en s'appuyant sur la bibliothèque de normes intégrée (ex. : ISO, API, AISC, ABS, DNV, Eurocode). Les résultats sont traçables jusqu'aux clauses normatives pour soutenir les processus de certification et de classification.

Intégration avec Femap
SDC for Femap fonctionne directement sur les fichiers Simcenter Femap .modfem sans conversion de modèle. Les utilisateurs peuvent mettre à jour les entrées, relancer les calculs et régénérer les rapports depuis Femap pour éviter les erreurs de version et réduire les opérations manuelles.

Principales fonctionnalités

• Vérification des normes dans Femap : contrôles normatifs de résistance, fatigue, flambage et soudures sans exporter le modèle
• Détection automatique des éléments structuraux et modèles de contrôle dédiés
• Couverture d'analyse complète, incluant précontrainte de boulons, vérification de jonctions tubulaires et flambage de panneaux
• Calculs cohérents et reproductibles au sein d'un flux de travail unique
• Utilisation éprouvée dans des projets offshore, machines et industriels

Outils de pré- et post-traitement
SDC for Femap fournit une boîte à outils pour simplifier les flux de vérification, comprenant :

• Outil Governing loads — extraction des combinaisons de charges critiques
• Peak Finder — identification des zones de pic et synthèse des résultats
• Moment & Shear Force — intégration des forces aux points de grille pour générer diagrammes et exports
• Freebody — jeux de forces internes/externes équilibrés pour modélisation de sous-structures et extraction de forces de connecteurs
• Rainflow counting — conversion des historiques temporels en matrices de cycles pour fatigue (algorithmes multiples)
• Supports en compression uniquement — modélisation des appuis unidirectionnels et itération des jeux de charges
• Reconnaissance automatique des éléments structuraux — détection de poutres, plaques, soudures, raidisseurs et jonctions
• Génération automatique de rapports — production de rapports structurés prêts pour audit avec mises à jour en un clic
• Module d'optimisation — optimisation des sections, types de soudure ou épaisseur de plaque selon les résultats des contrôles

Analyses supportées
Contrôles de résistance, analyses de fatigue et calculs de dommage (basés sur rainflow), vérification de flambage (plaque et poutre), évaluations de soudures, contrôles de précontrainte et de résistance des boulons, vérification de jonctions tubulaires et autres contrôles spécialisés issus de la bibliothèque intégrée.

Avantages

• Intégration directe avec Femap — aucune conversion de modèle
• Large couverture normative (50+ normes intégrées) pour les secteurs offshore, mécanique, génie civil et industriel
• L'automatisation réduit les vérifications manuelles sur tableur et scripts, diminuant les erreurs humaines
• Génération de rapports plus rapide et adaptée aux audits et certifications
• Outils pour analyses globales et locales et modélisation combinée coque/poutre

Cas d'utilisation typiques

• Exécuter des contrôles normatifs et produire des rapports de niveau classification pour projets offshore et industriels lourds
• Réaliser des flux de travail de dommage par fatigue avec comptage rainflow intégré
• Automatiser la vérification flambage, soudures et boulons sur de multiples combinaisons de charge
• Reconnaître automatiquement les éléments structuraux et lancer des contrôles adaptés sans sélection manuelle

Spécifications techniques

• Intégration : s'exécute dans Simcenter Femap, compatible avec les fichiers natifs .modfem
• Bibliothèque de normes : 50+ normes d'ingénierie intégrées (ISO, API, AISC, ABS, DNV, Eurocode)
• Types d'analyse : résistance, fatigue, flambage (plaque & poutre), contrôles de soudures, précontrainte et résistance des boulons, vérification de jonctions tubulaires
• Outils pré/post : Governing loads, Peak Finder, diagrammes Moment & Shear Force, Freebody, rainflow, supports compression-only, Panel Finder, Thickness Plot, Weld Summation, Effective Plate Width, Stress Gradient
• Reporting : génération automatique de rapports basés sur des modèles avec graphiques et tableaux ; mises à jour en un clic
• Flux de travail : pas de duplication ni d'export de modèle requis ; mettre à jour les entrées et relancer les calculs dans Femap
