Équipement standard
Le treuil est constitué de :
- tambour d'ourdissage en acier, aluminium ou bronze, dimension Ø 200 mm, longueur 270 mm
- boîte de vitesses planétaire
- Sous-sol en INOX ou en acier, ou coupole
- groupe d'entraînement : électromoteur ou hydromoteur
Équipement supplémentaire
Pour l'entraînement électrique :
- boîtier de démarrage électrique
Pour l'entraînement hydraulique : - distributeur d'exploitation
- pompe hydraulique
- couplage mécanique ou électromagnétique
- réservoir d'huile hydraulique, complet avec reniflard de remplissage, filtre de retour, indicateur de niveau et sortie d'huile avec robinet à boisseau sphérique
- les tuyaux hydrauliques et l'armature
Description

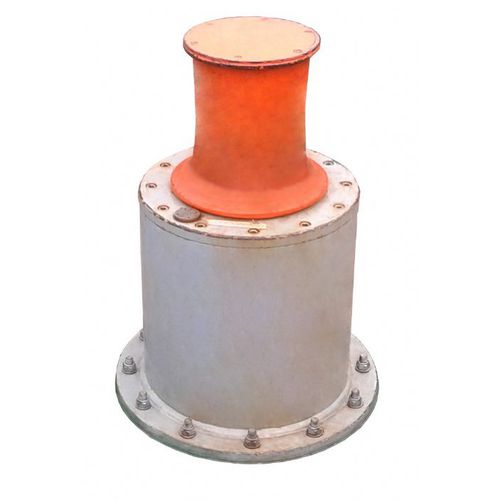

Le treuil cabestan est conçu pour ourdir la corde.
Données techniques :
VPV2-K1H-p VPV4-K1H-p VPV6-K1H-p
- couple du tambour M = 2 à 6 kNm
- vitesse de rotation du tambour n = 24 à 17,5 tr/min
- force de traction (1. couche) F = 19 à 50 kN
- diamètre du tambour D = 200 mm
- diamètre de la couronne du tambour Dm = 290 mm
- largeur du tambour, max B = 270 mm
- traction sped (1. couche) v1 = 17 à 13 m/min
- rapport de transmission i = 45 à 64 : 1
- cylindrée du moteur hydraulique q = 20 à 40 cm3/tour
- pression de service p = 160 bar
- débit d'huile Q = 22 à 46 l/min
- poids du treuil G = 150 à 190 kg
- matériau (tambour/châssis) Alliage AL/INOX
Info
- À la demande du client, des modifications peuvent être apportées si cela est techniquement possible
- SCAM marine offre une garantie d'un an sur ses produits à compter de la date de livraison.
---
