Principe de fonctionnement :

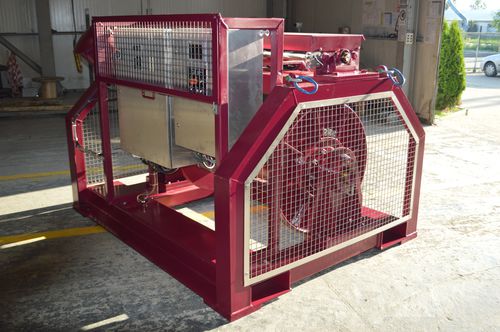

Le tambour du treuil est monté sur l'arbre de sortie d'un motoréducteur électrique SEW de 30 kW équipé d'un dispositif de freinage à sécurité intégrée et est relié au variateur de vitesse correspondant dans le tableau de commande. La vitesse du tambour est contrôlée proportionnellement par un potentiomètre ; sa direction est déterminée par un joystick à 3 positions, à ressort de rappel au centre. Ces deux éléments sont montés localement sur le boîtier du treuil électrique.
Le frein, étant à sécurité intégrée, se met toujours en marche par défaut si, pour une raison quelconque, l'alimentation électrique est coupée ou si le joystick de commande est en position centrale. Le côté opposé à l'entraînement abrite un palier et une bague de glissement.
Le vent de Level est entraîné électriquement par le motoréducteur SEW Electric de 1,5 kW. Le vent de niveau est contrôlé par un PLC, est automatique avec une commande manuelle. Il peut être réglé pour accepter différents diamètres de câble si nécessaire.
2.Fiche technique 75Te - 3500m
Poids sans câble 4032 Kg
Diamètre du câble 14 mm
Capacité 3500 m
Vitesse de la ligne - Première couche 54 m/min
Vitesse de la ligne - Couche supérieure 100 m/min
WLL - Première couche 2760 Kg
WLL - Couche supérieure 1500 Kg
Frein minimum 1,5 WLL - Première couche 4140 Kg
Frein minimum 1,5 WLL - Couche supérieure 2250 Kg
Alimentation requise 380-440V-3 Ph- 50/60 Hz
Moteur électrique du treuil30 Kw IP56 IE3
Niveau Moteur électrique éolien 1,5 Kw IP56 IE3
Contrôle proportionnel local Joystick bidirectionnel et potentiomètre de contrôle de la vitesse
Vent de niveau Vent de niveau à impulsion électrique automatique avec réglage manuel
Dimensions (Lxlxh)
Empreinte 2570 x 2020 x 1811 mm
2570 x 2020 mm
Bague collectrice Conçue pour accepter Focal 180 ou similaire ne faisant pas partie du champ d'application de la fourniture
---
