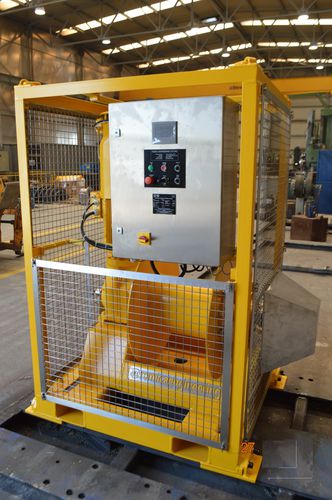

Treuil pour chantier naval 0.7Te
à moteur électrique

treuil pour chantier naval
treuil pour chantier naval
treuil pour chantier naval
treuil pour chantier naval
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Domaine d'application
pour chantier naval
Entraînement
à moteur électrique

Description

Principe de fonctionnement : Le tambour du treuil à tension constante est entraîné par un motoréducteur électrique SEW de 11 kW par l'intermédiaire d'un arbre de sortie. L'entraînement à vitesse variable du moteur du tambour entraîne le moteur électrique du tambour à vitesse variable en fonction des signaux de commande et de la valeur de consigne du régime du potentiomètre. Le contrôle de la tension est également commandé par l'entraînement à vitesse variable avec tension variable en fonction de la valeur de consigne du potentiomètre Le côté opposé à l'entraînement abrite le palier et la bague de glissement. La bague collectrice n'est pas comprise dans le champ d'application de la fourniture La combinaison de moteurs électriques SEW est équipée d'une unité de freinage à sécurité intégrée. Le frein, étant à sécurité intégrée, se met toujours en marche par défaut si, pour une raison quelconque, l'alimentation électrique est coupée ou si le joystick est en position centrale (neutre) 0.Fiche technique 7Te - 500m Poids sans câble 1395 Kg Diamètre du câble 18,5 mm Capacité 500 m Vitesse de la ligne - Première couche 66 m/min Vitesse de la ligne - Couche supérieure 110 m/min WLL - Première couche 700 Kg WLL - Couche supérieure 381 Kg Frein minimum 1,5 WLL - Première couche 1050 Kg Frein minimum 1,5 WLL - Couche supérieure 571 Kg Alimentation requise 380-440V-3 Ph- 50/60 Hz Moteur électrique du treuil 1 1Kw IP56 IE3 Contrôle proportionnel local Manette de commande bidirectionnelle, potentiomètres de contrôle de la tension et de la vitesse Niveau de vent N/A Dimensions (Lxlxh) Empreinte 1730 x 1215 x 2065 mm 1490 x 1160 mm Bague collectrice Conçue pour accepter le Schleifringkörper YK16 ou similaire ne faisant pas partie de la fourniture Détails du cadre Cadre de choc avec protections, poches pour chariot élévateur et œillets de levage certifiés Dimensions du tambour du treuilCœur du tambour Ø 380 mm, Longueur du tambour 481 mm, Bride Ø 850 mm Détails sur le tambourTambour lisse ; le fil est stocké en 11 couches de 26 tours par couche

---
