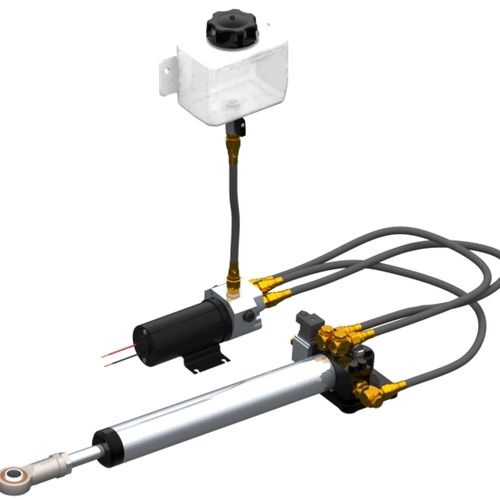

Direction pour bateau HS50

hydrauliquemécanique

Protection contre l'intrusion : - IP67 Protection CEM S EN 60945 : - 2002 (DC) Protection contre l'inflammation BS EN 28846 : - 1993 EN ISO 10592 : - 1995 (Petits navires - Systèmes de direction hydrauliques) Température ambiante de fonctionnement : -15 à +55 deg C Poussée d'exploitation maximale : - 10840N (intermittente) Réglage de la soupape de décharge : - 62 bar (12400N) Orientation : - Rouge mène au positif - S'étend Le noir mène au positif - Se rétracte Bobine d'embrayage : - 12 watts Raccordement de l'embrayage : - DIN 43650 (câble de 6-8 mm) Fluide : - fluide hydraulique minéral ISO VG10 à VG40 selon ISO 6743-4 HV Poids : - 14 kg Les systèmes de direction hydraulique HS+50 sont conçus spécifiquement pour les applications de direction secondaire en mer. Ils sont équipés de nos pompes d'inversion PR+25 donnant des poussées allant jusqu'à 10840N. Ils sont équipés d'un embrayage électromagnétique qui, lorsqu'il est désengagé, permet d'utiliser une direction mécanique. Des soupapes de décharge intégrées protègent l'installation et il existe une autre option pour monter un transducteur de retour linéaire sur le cylindre. Les systèmes se composent d'un cylindre compact qui comprend l'embrayage et les soupapes de décharge, la pompe, le réservoir et tous les tuyaux et raccords. Ils sont pré-remplis et purgés, prêts à l'emploi, et sont fournis complets avec les fixations pour le montage du cylindre et de la pompe, ainsi qu'un boulon de timon.
