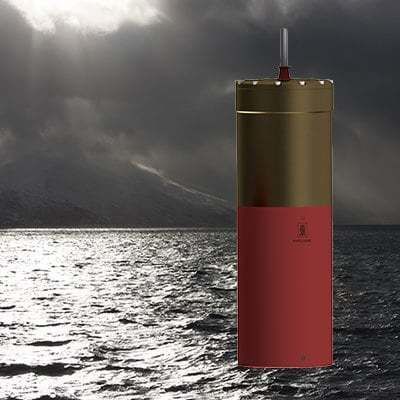

Sonar pour bateau SY60

pour naviremultifaisceaupour environnement agressif

Aperçu
Le Simrad SY60 est un sonar omnidirectionnel de deuxième génération destiné à un usage commercial et à la pêche sportive. Il intègre un nombre accru d'éléments de transducteur et une puissance d'émission supérieure pour améliorer la résolution en plan vertical, la séparation des cibles et le suivi en mer agitée. L'électronique transceiveur est contenue dans le transducteur, réduisant câbles et interférences.

Principales améliorations techniques (intro)
En passant de 256 éléments (SY50) à 384 éléments, le SY60 obtient un faisceau vertical plus étroit et une meilleure résolution en plan vertical. La puissance d'émission est doublée par rapport au SY50, apportant environ +3 dB de niveau de source. Un nouveau capteur de mouvement SteadyPing est intégré au transducteur pour garantir une stabilisation complète en mer agitée.

SteadyPing
SteadyPing est un capteur de stabilisation intégré au transducteur. Il offre une précision nettement supérieure aux capteurs précédents, permettant une présentation stable et précise à courte portée et par mer agitée. Une stabilisation rapide est cruciale lors de l'utilisation de faisceaux étroits.

QuadPing®
QuadPing® est une fonctionnalité avancée qui utilise simultanément quatre émissions (pings) pour détecter et suivre les poissons depuis les grandes profondeurs jusqu'au navire. QuadPing est implémenté comme mode de présentation dédié et fourni via une mise à jour logicielle pour les systèmes compatibles.

• Deux vues de présentation horizontales : une seule bande (référence) et une vue combinée de trois bandes.
• Les trois pings combinés sont séparés par une inclinaison de 10° ; l'inclinaison du ping central est affichée.
• La fréquence est affichée pour la deuxième bande ; les deux autres bandes sont ±1 kHz par rapport à la seconde.

Sonar AI
Le SY60 prend en charge Sonar AI, une application d'intelligence artificielle qui aide à séparer les cibles d'intérêt du bruit et des échos indésirables. Lorsqu'une cible valide (poisson isolé ou banc) est détectée, un marqueur peut apparaître automatiquement pour l'identifier et la suivre. Sonar AI permet également l'exploitation à distance et les mises à jour logicielles automatiques lorsque pris en charge (l'installation/envoi d'applications nécessite que l'unité de traitement soit en ligne ; des abonnements peuvent être requis).

Logiciel d'exploitation 'Winson'
Le SY60 utilise la plateforme logicielle Winson commune aux sonars Simrad. Winson propose plusieurs vues de présentation, la possibilité de déplacer les vues entre écrans et l'émission simultanée de pings pour augmenter la cadence et la fréquence de mise à jour. Parmi les autres fonctionnalités Winson :

• Interface utilisateur en plus de 20 langues
• Accès intuitif aux paramètres de fonctionnement
• Enregistrement et rappel des paramètres favoris
• Enregistrement et lecture des images sonar et des séquences vidéo
• Suivi de cibles et de positions

Conception compacte et installation
Le SY60 est compact et conçu pour une installation simple, même sur des navires disposant d'un espace sonar limité. Il n'y a pas d'armoire transceiveur séparée ; seule une petite alimentation est requise. La communication entre l'unité de coque (transducteur) et l'ordinateur de passerelle se fait par un seul câble Ethernet. L'unité de coque et l'ordinateur peuvent fonctionner en courant continu pour les petites unités côtières sans alimentation triphasée.

Communication et intégration des capteurs
Le sonar propose plusieurs interfaces standard pour une communication aisée avec les capteurs du navire (données géographiques, vitesse, cap). Le capteur de mouvement intégré améliore la précision opérationnelle ; celle-ci peut être renforcée par l'ajout d'une unité de référence de mouvement externe (MRU).

Unités de coque
Deux unités de coque sont disponibles : l'unité SY standard abaisse le transducteur de 600 mm sous la coque, tandis que l'unité SY Compact abaisse le transducteur de 400 mm. Les deux unités ont une vitesse maximale recommandée de 15 nœuds. L'unité de coque se monte sur le puits d'installation et est normalement située à l'avant du navire pour éviter le bruit d'hélice et de moteur.

Schéma système (unités système)
Les unités du système SY60 sont généralement installées sur la passerelle et dans une salle sonar. Les composants principaux installés dans un système SY60 incluent (disposition typique) :
(A) Écran (second écran optionnel)
(B) Panneau de commande (optionnel)
(C) Unité de traitement (ordinateur)
(D) Alimentation électrique
(E) Unité de coque
(F) Moteur de levage
(G) Puît d'installation
(H) Transducteur

Panneau de commande sonar
Le SY60 prend en charge un panneau de commande Mk4 optionnel qui communique avec l'unité de traitement via USB. Le panneau offre des boutons et molettes dédiés/personnalisables, l'accès aux mises à jour logicielles et la gestion des paramètres utilisateurs. Avec des unités de traitement compatibles, le panneau Mk4 peut offrir une fonction marche/arrêt à distance. Une alimentation dédiée pour le panneau n'est pas requise.

Caractéristiques / spécifications techniques

• Génération : sonar omnidirectionnel de deuxième génération
• Éléments de transducteur : 384 éléments (contre 256 sur le SY50)
• Faisceau vertical : faisceau étroit (env. 6,4°)
• Fonctionnement : 360° omnidirectionnel, omni-stabilisé par SteadyPing
• Puissance d'émission : niveau de source +3 dB par rapport au SY50 (puissance doublée)
• QuadPing® : quatre pings simultanés ; trois pings inclinés séparés de 10° ; décalages de fréquence ±1 kHz pour les bandes externes
• Modes d'émission : transmissions CHIRP et CW
• Fonctionnement double : plage d'inclinaison double -10° à +60° et capacité double plage
• Capacité de ping : pings simultanés des faisceaux (logiciel Winson)
• Télécommande : capacités complètes de télécommande et options d'exploitation à distance selon prise en charge
• Capteur de mouvement intégré : capteur SteadyPing dans le transducteur ; MRU externe optionnel pour améliorer la précision
• Installation : électronique transceiveur intégrée au transducteur ; moins de câbles ; communication Ethernet unique vers la passerelle
• Unités de coque : SY Hull Unit (abaissement 600 mm) et SY Compact Hull Unit (abaissement 400 mm)
• Vitesse maximale recommandée pour l'unité de coque : 15 nœuds
• Présentation : vues multiples, enregistrement/rappel des paramètres, enregistrement/relecture d'images et séquences vidéo, suivi de cibles et positions
