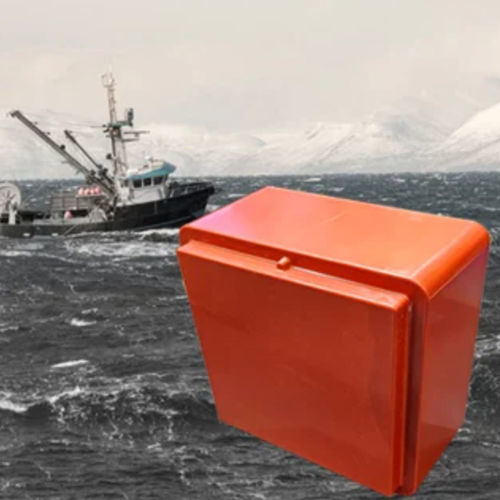

Sonar pour navire SN50

multifaisceauélectroniquehaute résolution

Le SN50 Simrad est un sonar matriciel haute résolution. En fonction de votre choix d'installation, vous pouvez utiliser le système SN50 comme un échosondeur multifaisceaux, un sonar de senne, un sonar de chalutage ou une aide à la navigation. Contrairement à un sonar Omni, un sonar matriciel utilise un transducteur fixe et carré dont les éléments sont placés selon une matrice rectangulaire. L'avantage est une zone de couverture ciblée dans la direction du transducteur. Si vous installez le transducteur face à la verticale, le système sonar fonctionnera comme un échosondeur multifaisceaux. Si le transducteur est orienté horizontalement à bâbord ou à tribord, le système SN50 fonctionne comme un sonar de senne, en regardant dans la senne. Si vous installez le transducteur vers l'avant, vous pouvez utiliser le système sonar pour le chalutage ou la navigation. Caractéristiques principales Toute l'électronique de l'émetteur-récepteur est placée à l'intérieur du transducteur. Cela signifie moins de câbles, moins de bruit et une installation plus facile. La fréquence opérationnelle centrale est de 57 kHz. Vous pouvez sélectionner n'importe quelle fréquence opérationnelle entre 55 et 59 kHz. Cette gamme de fréquences vous donne un rayon d'action allant jusqu'à 2500 mètres en fonction des conditions acoustiques. Le transducteur est équipé de 144 éléments de transducteur dans un réseau matriciel. Un boîtier de montage spécifique a été développé pour faciliter l'installation. Les faisceaux sonar transmis peuvent être inclinés électroniquement. Cela permet d'effectuer des recherches dans toute la colonne d'eau et d'optimiser les performances du sonar en fonction des conditions acoustiques. Un système de stabilisation intégré est inclus pour la compensation électronique du tangage et du roulis, mais vous pouvez vous connecter à un capteur externe pour améliorer la précision.
