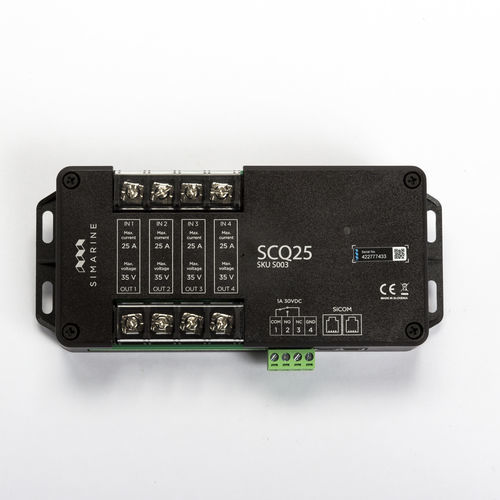

Module de contrôle de relais pour navire SCQ series

Une véritable innovation sur le marché ! Les modules de shunt à faible ampérage Quadro sont là pour la surveillance des appareils. Ils permettent de contrôler le flux de courant des 4 appareils individuels. Le SCQ25 permet un courant continu maximum de 25 ampères par canal et le SCQ50 permet un courant continu maximum de 50 ampères par canal. Si vous avez besoin de plus de 25 ampères par canal, vous pouvez câbler l'appareil en parallèle sur deux canaux et configurer ce paramètre dans PICO pour surveiller ces deux canaux comme un seul appareil, doublant ainsi la limite de courant continu (2×25 = 50A). Qu'en est-il du module SCQ25T ? Il s'agit d'une combinaison innovante du SCQ25 et du module de niveau et de tension de réservoir ST107. Il combine les fonctionnalités des deux modules. Possibilités de connexion : - 4 appareils (consommateurs et/ou générateurs) - 1 relais de signal d'alarme La limite de tension du relais de signal d'alarme est de 60V et la limite de courant est de 1A. Vous pouvez câbler les shunts sur le côté BAS (-) ou HAUT (+), sauf si la tension du système est supérieure à 35V. Dans ce cas, il est obligatoire de câbler le shunt du côté BAS (-). Vous pouvez également mélanger les câblages des shunts, en en connectant certains au côté positif et d'autres au côté négatif, ou même au même module. Pratique pour le câblage sur les bateaux et les camping-cars existants. Plusieurs shunts peuvent être connectés en guirlande ou reliés à nos autres modules d'extension.
