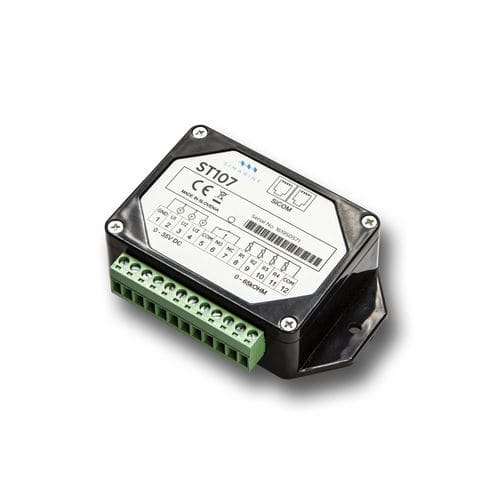

Module de contrôle de relais pour navire ST107

Le module de réservoir numérique ST107 est un module très polyvalent. Il sert principalement à mesurer les niveaux d'eau, de carburant ou d'autres liquides (surveillance des réservoirs), mais vous pouvez également l'utiliser pour mesurer la tension ou la température. Le ST107 apporte au système 4 entrées de résistance et 3 entrées de tension. Grâce à elles, vous pouvez surveiller : - les entrées de résistance : les capteurs de niveau de réservoir ou les températures de type résistance analogique - les entrées de tension : les piles à tension seule (tout type de pile sauf au lithium), les capteurs de niveau de réservoir analogiques à tension et les capteurs personnalisés Les entrées de résistance nécessitent des capteurs allant de 0 ohms à 65 000 ohms, et les entrées de tension des capteurs allant de 0 V à 75 V. Vous pouvez connecter n'importe quel capteur de niveau de réservoir fonctionnant dans cette plage ou n'importe quoi entre les deux. Les capteurs de température compatibles sont les suivants - NTC 10k, avec lequel notre système peut mesurer des températures jusqu'à -13°C - NTC 5k, avec lequel notre système peut mesurer des températures jusqu'à -20°C - NTC 1k, avec lequel notre système peut mesurer des températures jusqu'à -40°C L'une des particularités de ce module est qu'il intègre un relais de signal d'alarme programmable, que vous pouvez configurer pour qu'il émette un signal de 1 ampère en cas de déclenchement d'une alarme. Vous pouvez câbler les shunts sur le côté BAS (-) ou HAUT (+), sauf si la tension du système est supérieure à 35 V. Dans ce cas, il faut câbler les shunts sur le côté BAS (-) ou HAUT (+). Dans ce cas, il est obligatoire de câbler le shunt du côté BAS (-). Vous pouvez également mélanger les câblages des shunts, en en connectant certains au côté positif et d'autres au côté négatif, ou même au même module. Pratique pour le câblage sur les bateaux et les camping-cars existants. Plusieurs shunts peuvent être connectés en guirlande ou reliés à nos autres modules d'extension.
