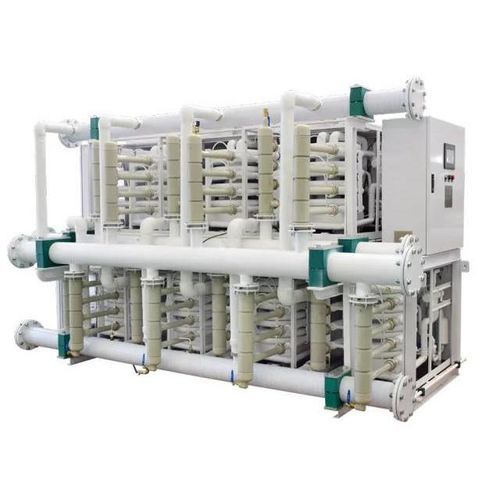

Refroidisseur d'eau pour navire OA-TCS Series

Présentation

La série OA-TCS est une unité modulaire de production d'eau froide/chaude basée sur une pompe à chaleur sur source d'eau, conçue pour utiliser l'eau de rivière, de lac ou de mer comme source froide/chaude. Les unités fournissent environ 7°C en mode refroidissement et environ 45°C en mode chauffage. La conception modulaire permet le fonctionnement en parallèle pour atteindre de fortes capacités et une configuration flexible sur site.

Sous-modèles associés

• OA-36TCS
• OA-48TCS
• OA-60TCS
• OA-72TCS
• OA-96TCS
• OA-120TCS
• OA-180TCS
• OA-240TCS

Caractéristiques

• Conception modulaire permettant le couplage en parallèle des unités pour une capacité évolutive et de meilleures performances de régulation, réduisant le courant d'appel au démarrage.
• Échangeur coaxial tubulaire démontable côté eau de rivière/lac/mer pour faciliter le nettoyage et la maintenance côté eau.
• Fonctionnement à basse température de source d'eau jusqu'à 3°C tout en maintenant plus de 70 % de la capacité nominale en mode chauffage dans ces conditions.
• Compresseur hermétique de marque importée, sélectionné pour un faible niveau sonore et une fiabilité élevée.
• Système de commande numérique avec fonctions de protection et de surveillance multiples.
• Conception adaptée à la résistance à la corrosion, à la réduction des vibrations et à la stabilité structurelle.
• Châssis modulaire pouvant être disposé en parallèle horizontal ou vertical selon l'agencement de l'installation.

Fonctions de protection

• Protection du débit d'eau : détection et protection contre le manque d'eau ou l'interruption de flux pour l'eau de mer et l'eau de circulation.
• Protection pression du fluide frigorigène : coupures de sécurité haute et basse pression.
• Protection du compresseur : protection contre la surcharge et la surchauffe.
• Protection de la température d'eau :
  • Protection contre la basse température de l'eau de mer et protection par écart de température entrée/sortie.
  • Protection haute/basse température de l'eau de circulation et protection par écart de température entrée/sortie.
• Optionnel : protection anticorrosion par anode de zinc pour applications en eau de mer.

Paramètres produits (extraits)

• Champs : Modèle | Btu/h | Alimentation | Puissance entrée refroidissement | Puissance entrée chauffage
• OA-36TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-48TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-60TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-72TCS | <96000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-96TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-120TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-180TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW
• OA-240TCS | 96000–720000 | -- | 2.4–20 kW | 2.4–20 kW

Notes techniques

• Exemple de décodage : OA-48TCS — le « 48 » indique une capacité de 48 000 Btu/h en refroidissement/chauffage.
• Remarque alimentation : le suffixe 'S' indique 380V/50Hz/3Ph ; la valeur par défaut est 220V/50Hz/1Ph si applicable.
• Plage de température effective de la source d'eau (rivière/lac/mer) : 3–35°C.
• Cuve d'écoulement et châssis : acier inoxydable.
• Matériaux du condenseur : tube cuivre-nickel B10/B30 ou tube en titane (option).
• Évaporateur : acier inoxydable 316L.
• Fluide frigorigène : R410A ou R407C.
