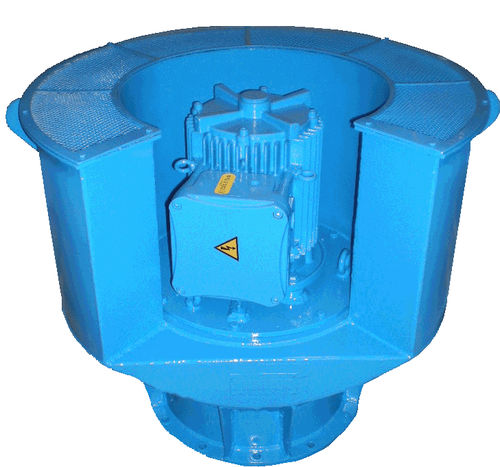

Ventilateur pour navire PUV-D1RX

pour zones dangereusesaxial

APPLICATIONS Les applications typiques de ce ventilateur sont la ventilation mécanique, l'extraction, dans les zones de cargaison, les zones dangereuses et les chambres à bord des navires. Montage en gaine, au-dessus du pont. D'après les exigences du système de Det Norske Veritas, ventilation mécanique dans la zone de cargaison : A 100 Généralités. 109 Les moteurs électriques des ventilateurs ne doivent pas être installés dans les conduits de ventilation lorsque le navire doit transporter des produits inflammables. 111 Les sorties de ventilation des espaces dangereux pour le gaz doivent déboucher vers le haut à un endroit situé à au moins 10 m dans la direction horizontale des prises d'air et des ouvertures des espaces sans gaz. DESIGN Le PUV-D1RX est conçu principalement pour la ventilation, l'extraction, des salles de pompes et autres endroits où des fumées explosives se produisent. Le ventilateur est étanche aux étincelles avec un moteur électrique totalement fermé, refroidi naturellement et antidéflagrant. Une longue expérience a contribué à une construction simple avec une seule pièce rotative en plus du moteur lui-même. L'hélice est montée directement sur l'arbre du moteur, ce qui en fait une unité avec la bride du moteur, qui peut être retirée pour inspection. EXECUTION Le boîtier du ventilateur, la bride du moteur et la plaque de guidage sont fabriqués en aluminium résistant au sel et à l'ammoniac. L'hélice est fabriquée en aluminium résistant au sel et à l'ammoniac. Forme aérodynamique et équilibrée. Les ailes peuvent être insérées à différents angles d'inclinaison pour s'adapter à des capacités et des pressions spécifiques. La grille de protection est en acier inoxydable. Un point de graissage pour l'assemblage étanche au gaz est prévu sur le dessus de la bride du moteur. Le PUV-D1RX peut être livré dans une gamme allant de la taille n° 260 à la taille n° 1100. MOTEUR ÉLECTRIQUE Le moteur est totalement fermé, refroidi naturellement et antidéflagrant, conçu pour un montage au-dessus du pont.
