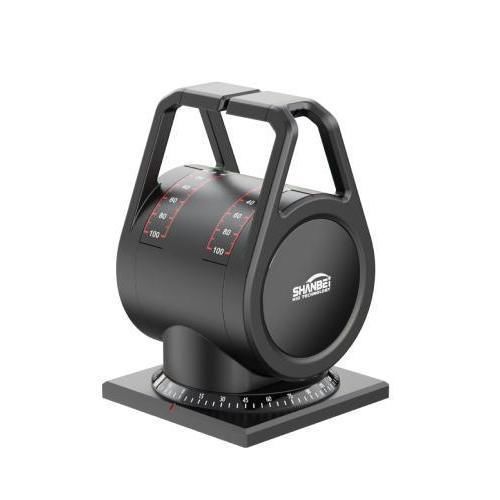

Manette de commande de propulseur WLF-74

numériquetype azimuthpour navire

Aperçu
Le WLF-74 est un levier de commande d'azimut à rotation totale, conçu pour les navires et les bancs d'essai nécessitant un réglage simultané de la propulsion (vitesse) et du cap (orientation). L'appareil propose des plages de rotation configurables, des matériaux adaptés au milieu maritime et plusieurs options de sortie électrique pour les postes de commande.

Type / Assemblage de poignée

• Twin-lever SYNC
• Twin-lever IND

Plages de rotation

• Axe Y (propulsion/RPM) : ±60° / 0~60° / -15~60°
• Axe Z (palier/azimut) : ±180°

Paramètres techniques

• Potentiomètre axe Y : 5KΩ, linéaire
• Position d'arrêt axe Y : 0°
• Potentiomètre axe Z : 5KΩ
• Positions d'arrêt axe Z : 0°, ±90°, 180°
• Corps : alliage d'aluminium, finition peinture noire
• Engrenage : alliage de cuivre
• Broche : acier inoxydable
• Rétroéclairage : film à lumière froide
• Indice de protection (levier) : IP56
• Transmission : entraînement par engrenage
• Atténuation : alimentation externe 0~24V
• Tolérance linéaire : ±1,0%
• Câblage : 16 borniers d'E/S
• Montage : 4 x goujons M4, épaisseur de panneau 8 mm

Options

• Assemblage de poignée : Twin-lever SYNC, Twin-lever IND
• Options axe Y : ±60°, 0~60°, -15~60°
• Rotation palier : ±180°
• Signaux de sortie : 5K sin/cos ; 4~20 mA propulsion/rotation ; contact sec
• Réglage du rétroéclairage : 0~24V
• Position d'installation : AVANT (FWD), ARRIÈRE (AFT)

Caractéristiques / spécifications techniques

• Modèle : WLF-74
• Type de produit : Levier de commande d'azimut (manette de contrôle rotation totale)
• Plage axe Y : ±60° ou 60° ou -15~75°
• Plage axe Z (palier) : ±180°
• Potentiomètres : axe Y 5KΩ ; axe Z 5KΩ
• Broche : acier inoxydable
• Corps : alliage d'aluminium finition peinture noire
• Engrenage : alliage de cuivre
• Indice IP : IP56
• Transmission : entraînement par engrenage
• Rétroéclairage : film à lumière froide ; atténuation 0~24V alimentation externe
• Options de sortie : 5K sin/cos ; 4~20 mA propulsion/rotation ; contact sec
• Tolérance linéaire : ±1,0%
• Câblage : 16 borniers d'E/S
• Montage : 4 x goujons M4 ; épaisseur de panneau 8 mm
