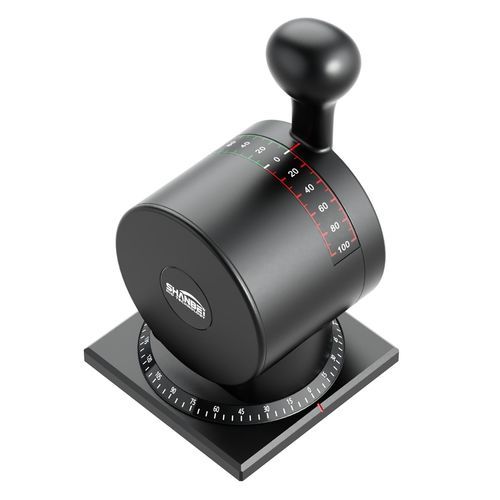

Manette de commande d'accélération WLF-72

mécaniquetype azimuthpour bateau

Vue d'ensemble
Le levier de commande d'azimut WLF-72 est conçu pour les applications marines et les bancs d'essai nécessitant le réglage simultané du cap (azimut) et de la vitesse de propulsion. Il convient aux consoles de passerelle, aux simulateurs et aux panneaux de commande des navires et embarcations de travail.

Style / Type

• Poignée à tête sphérique
• Poignée à pression digitale
• Position gauche : 72L
• Position droite : 72R

Paramètres
Tension d'alimentation : 18~26 V DC
Plage axe Y : ±60°
Potentiomètre axe Y : 5 KΩ, loi linéaire
Position neutre axe Y : 0°
Corps : alliage d'aluminium, finition noire
Engrenage : alliage de cuivre
Éclairage : film à lumière froide
Indice de protection : IP56
Fixation : 4 × goujons M4, épaisseur de panneau 8 mm
Plage axe Z : rotation continue 360°
Potentiomètre axe Z : 5 KΩ
Positions d'arrêt axe Z : 0°, ±90°, 180°
Broche : acier inoxydable
Transmission : entraînement par engrenage
Gradation : gradation externe 0~24 V
Tolérance linéaire : ±1,0 %
Câblage : 16 borniers E/S

Options

• Plage rotation RPM : ±60° ou 0~60°
• Plage rotation palier : ±180°
• Signal de sortie : 5 KΩ sin/cos
• Réglage du rétroéclairage : 0~24 V
• Emplacement : avant (FWD) ou arrière (AFT)

Accessoires
Aucun accessoire spécifique n'est listé pour l'unité standard ; pièces de rechange et kits de montage disponibles sur demande.

Caractéristiques techniques

• Modèle : WLF-72
• Tension d'alimentation : 18~26 V DC
• Plage axe Y : ±60°
• Plage axe Z : rotation continue 360°
• Potentiomètres : axe Y 5 KΩ, axe Z 5 KΩ
• Corps : alliage d'aluminium (fini noir)
• Engrenage : alliage de cuivre
• Broche : acier inoxydable
• Indice de protection : IP56
• Fixation : 4 × goujons M4, épaisseur de panneau 8 mm
• Transmission : entraînement par engrenage
• Rétroéclairage : film à lumière froide; réglable 0~24 V
• Signal de sortie : 5 KΩ sin/cos
• Tolérance linéaire : ±1,0 %
• Câblage : 16 borniers E/S
