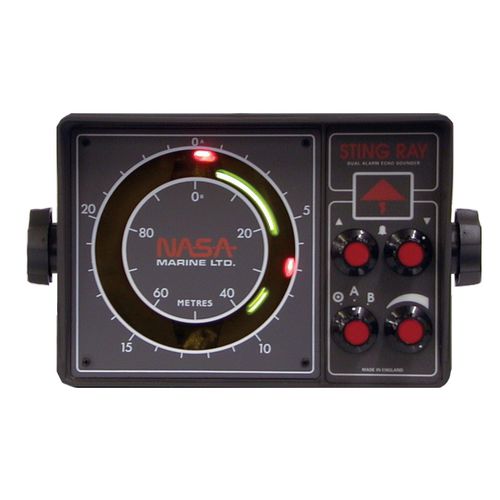

Écho-sondeur pour bateau Stingray
à LEDanalogique

écho-sondeur pour bateau
écho-sondeur pour bateau
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Domaine d'application
pour bateau
Affichage
à LED, analogique
Profondeur maximale

144 m
(472'05" )

Fréquences prises en charge

150 kHz

Tension d'alimentation

12 V

Description

Les échosondeurs NASA Stingray se présentent sous la forme d'un boîtier mince avec un écran LED extra lumineux facile à lire sur un cadran de 4 pouces. Ils disposent tous deux d'une double alarme sonore pour les eaux peu profondes et les eaux profondes qui peut être réglée pour donner deux gammes, soit 1-25 mètres ou 1-100 mètres, et sont simples à utiliser. Ils sont livrés complets avec transducteur et étrier de montage et ne nécessitent qu'une connexion à l'alimentation 12V du bateau. Comment fonctionnent-ils ? Très simplement, ils font un bruit et mesurent l'écho. Sachant que le son se déplace à 144 mètres par seconde dans l'eau, nous pouvons calculer la profondeur en mesurant l'intervalle entre le moment où le son est émis et celui où l'écho est entendu. Les écho-sondeurs Stingray de la NASA sont équipés d'un transducteur avec un cristal piézodisc en zirconate de plomb de haute qualité qui crée des impulsions sonores ultrasoniques à une fréquence de 150 kHz (imperceptible pour l'oreille humaine). Ces impulsions traversent l'eau et rebondissent sur le fond. L'impulsion d'écho qui revient est alors détectée par le cristal du transducteur. Sur ces sondeurs rotatifs à LED clignotante, une impulsion est générée lorsque la LED clignote à la position 12 heures. Le bras du rotor est calibré pour fonctionner à une vitesse telle que lorsqu'il clignote à la réception de l'impulsion renvoyée, ce clignotement se trouve à la position correcte sur le cadran pour indiquer la profondeur correcte.

---
