Transmission pour bateau PR+RU series

pour pilote automatiquepour directionpour système hydraulique

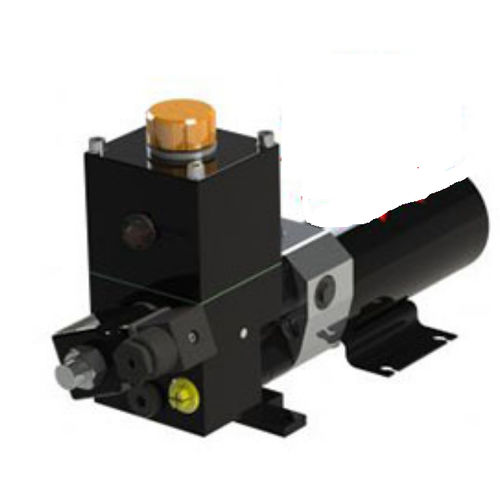

PR+ RU Unité de puissance hydraulique inversée à courant continu avec réservoir et embrayage PR+ RU Unité de puissance hydraulique inversée à courant continu avec réservoir et embrayage Pompes à engrenages de type réversible actionnées par des moteurs à aimants permanents de 12 ou 24 volts DC. Des clapets anti-retour pilotés sont incorporés dans la conception pour éviter que la pompe ne soit entraînée à l'envers par le système de pilotage manuel ou la charge du gouvernail. Les moteurs ont un indice de protection IP67 et peuvent être retirés de la pompe sans laisser l'air entrer dans le système hydraulique ou le fluide s'échapper. Ils peuvent être utilisés avec des cylindres équilibrés et non équilibrés. Les pompes comprennent un réservoir de liquide et un solénoïde de décharge pour permettre au vérin de direction de "flotter" lorsqu'il n'est pas en mode de pilotage automatique. Lorsqu'il est utilisé avec un cylindre de votre choix, il forme un actionneur linéaire qui permet un pilotage secondaire via un pilote automatique. Protection contre l'intrusion : - IP67 Protection CEM : - BS EN 60945:2002 (DC) Protection contre l'inflammation : - BS EN 28846:1993 Température ambiante de fonctionnement : -15 à +55 deg C Pression maximale : - 55 bar (fonctionnement intermittent) Capacité du réservoir : - 107cc au milieu du navire Angle maximal du talon : - 60° Ports : - A = Port de cylindre G1/4 (BSP) Parallèle B = Cylindre port G1/4 (BSP) Parallèle Remplisseur / reniflard G1/2 (BSP) Parallèle Rotation : - Rouge mène au positif - Pression au port A Tuyaux : - Adaptés à une pression de travail de 55 bars Pression d'éclatement minimale : - 100 bar Fluide : - ISO VG10 à VG40 Fluide hydraulique minéral répondant à la norme ISO 6743-4 HV Les fluides commerciaux suivants conviennent - Fuchs Renolin B15 HV1 Seastar HA5430
