Aperçu

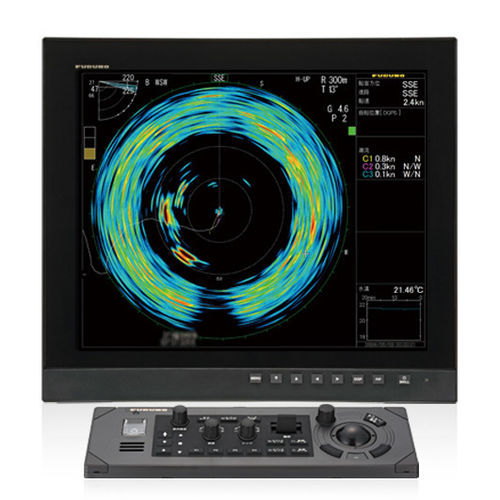

Le sonar de balayage omnidirectionnel 360° CSH-10 fournit une vision immédiate de l'environnement sous-marin autour du navire. Fonctionnant en haute fréquence (83,5 kHz standard, sélectionnable 81,5–85,5 kHz) avec formation de faisceau numérique, il améliore la distinction entre poissons, fond et structures et dispose d'un faisceau étroit efficace pour la détection de bancs en surface. Un capteur de mouvement intégré et la stabilisation de faisceau Furuno garantissent des échos stables même par mer agitée.

Marchés

• Plaisance
• Bateaux de pêche

Fonctionnalités

• Nouveau « Indicateur d'inclinaison » — L'écran affiche l'angle d'inclinaison, les distances linéaires/horizontales/verticales jusqu'au curseur, la portée de détection du faisceau et les profondeurs des bords supérieur/inférieur du faisceau pour une localisation intuitive des échos.
• Portée de détection jusqu'à 900 m — Performances longue portée améliorées (ex. : épave à ~850 m). Le capteur de mouvement augmente la détection longue portée d'environ 20 % par rapport au modèle précédent.
• Stabilisation du faisceau — Capteur de mouvement et correction automatique de l'angle du faisceau ; faisceaux émetteur et récepteur stabilisables indépendamment pour une détection stable par mer agitée.
• Haute résolution — L'Auto Filter et la stabilisation réduisent le bruit pour des images plus nettes permettant d'identifier bancs de poissons et structures sous-marines.
• Marque d'estimation de poisson — Estime deux cibles de bancs en affichant longueur, largeur, surface et un indice estimé pour comparer les échos (nécessite saisie de la vitesse, du cap et du cap compas).
• Fonction verrouillage de cible — Suit automatiquement un banc en affichant distance, profondeur, vitesse et direction. Deux modes de verrouillage : suivi de position (Target Mark) et suivi de banc (Fish) (nécessite saisie de la vitesse, du cap et du cap compas).
• Enregistrement/relecture des données d'écho — Sauvegarde d'images fixes ou animées sur mémoire interne ou stockage externe en option et lecture via le menu (option).
• Unité de commande compacte — SCU-002 plus petite, avec touches de fonction, levier d'inclinaison, RotoKey™ et grand trackball pour une installation et une utilisation simplifiées.
• Options de télécommande — Commande de pont pour la portée, l'inclinaison et la sensibilité. Télécommande filaire FSV-854-MK2, sans fil SCU-001 (Bluetooth®, jusqu'à 4 commandes) et petit boîtier de commande SCU-003 pour mouvements haut/bas et alimentation.
• Nouveau dôme protecteur pour le transducteur et unités de coque — Disponible avec course de 400 mm ou 600 mm. Temps montée/descente : 7 s (400 mm), 10 s (600 mm). Vitesse admissible : 20 nd en service, 18 nd pendant manœuvre de montée/descente. Compatible retrofit avec tubes de coque CSH-8L MARK-2 / CSH-5L MARK-2.
• Compatibilité NavNet TZtouchXL — Affichage des échos, superposition de cartes et pilotage depuis les écrans TZtouchXL (logiciel V25.11 ou ultérieur).

Caractéristiques / Spécifications

• Général :
  Balayage : Formation de faisceau entièrement numérique
  Fréquence : 83,5 kHz (sélectionnable 81,5–85,5 kHz)
  Portées : 50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 m
• Affichage :
  Résolution : 1280 x 1024 (SXGA)
  Couleurs : 32 couleurs (images sonar), 6 couleurs (marques)
  Orientation : Head-up, North-up, Course-up (capteur requis)
  Fonctions additionnelles : Rejet d'interférences, Moyenne d'écho, Limiteur de bruit, Niveau de signal, Suivi automatique, Auto-rétraction, Alarme banc de poissons
• Unité émettrice/réceptrice :
  Largeur d'impulsion : 0,5 à 20 ms
• Unité de coque :
  Temps montée/descente : 7 s (400 mm), 10 s (600 mm)
  Vitesse admissible : 20 nd (18 nd pendant montée/descente)
  Course du transducteur : 400 mm ou 600 mm
• Alimentation :
  Unité processeur : 12–24 VDC : 4,0–2,0 A
  Unité émettrice/réceptrice : 24 VDC, 7,2 A max
  Unité de coque : 24 VDC, 10 A max
• Environnement :
  Température : Processeur/Émetteur -15°C à +55°C ; Transducteur -5°C à +35°C ; Unité coque 0°C à +55°C ; Commande/Télécommande -15°C à +55°C
  Humidité relative : ≤93 % à +40°C
  Étanchéité : Transducteur IPX8 ; Unité de commande IP22 (table) / IP25 (encastrée) ; Unité coque IPX2 ; Télécommande IPX4 (FSV-854-MK2) / IP56 (SCU-001) ; Petit boîtier face IP56 / arrière IP22
