Système de contrôle pour navire TA3840 series

de niveau de remplissage de réservoirde pression dans les réservoirsde la cargaison

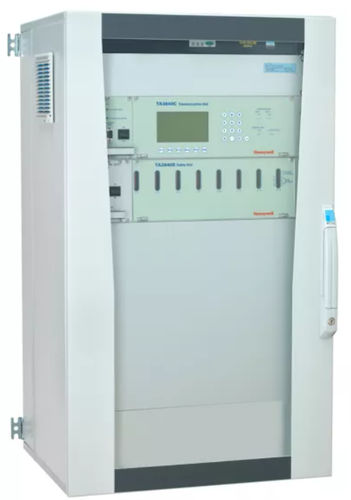

Le rack de communication TA3840C et le rack de sécurité TA3840S collectent et traitent les données mesurées par les capteurs de niveau, de pression, de température, d’assiette et de gîte afin de fournir des mesures précises et fiables du niveau et/ou du volume. L’unité d’interface de communication est une unité de traitement qui centralise les données provenant de plusieurs instruments de jaugeage de citernes maritimes. Elle fournit des données calculées relatives au volume, au niveau, à la pression et à la température des citernes, destinées à être utilisées par les logiciels de jaugeage, l'ordinateur de chargement et d'autres systèmes à bord du navire. Cette interface centralisée peut traiter les signaux de mesure provenant de 64 citernes de cargaison au maximum, tout en pouvant accepter jusqu'à 96 entrées provenant d'autres instruments. Qu’est-ce que c’est ? L’interface de communication est une unité autonome capable d’accéder aux signaux provenant de divers types d’instruments utilisés à bord du navire. L’unité peut être installée dans un rack de 19 pouces et comprend une carte d’alimentation, une carte centrale pour le traitement des données, un clavier de commande et un écran LCD affichant les données de mesure et d’alarme. Comment fonctionne-t-elle ? L’interface de communication sert de point unique dans votre salle de contrôle pour accéder aux signaux de mesure provenant de tous les types d’instruments de jaugeage connectés à bord du navire. Homologuée par les principales sociétés de classification internationales, la TA3840C dispose de deux emplacements pouvant accueillir une ou deux cartes d’entrée analogiques 4-20 mA (48 canaux) ou une ou deux cartes d’E/S multifonctions (8 x 4-20 mA, 24 sorties binaires et 16 entrées binaires). Cette interface est compatible avec le service de connectivité à distance de Honeywell pour les navires. Associée au radar de mesure EM540, aux capteurs de pression et de température T901, au niveaumètre électropneumatique CT801 et aux capteurs de pression PL3700X
