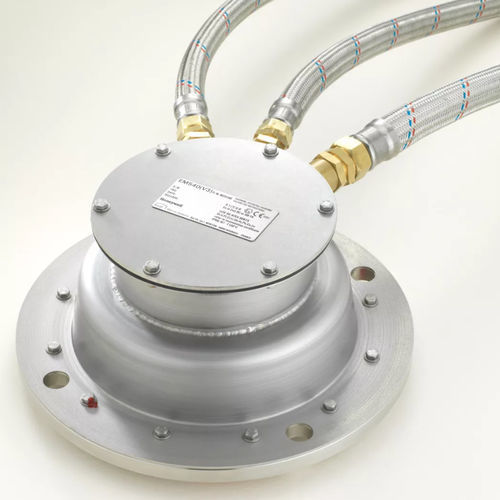

Capteur de niveau EM series

de navirepour cuve

Une jauge de niveau continue et précise est nécessaire pour garantir des opérations maritimes sûres et sécurisées, en particulier lors du chargement et du déchargement. La jauge radar EM540 d'Honeywell intègre les données de température, de pression et de ballast dans un système conforme, robuste et compact. Qu'est-ce que c'est ? La jauge radar EM540 de 8 pouces est particulièrement adaptée aux applications sophistiquées des pétroliers tels que les produits chimiques et le bitume, ainsi qu'aux navires fluviaux. Elle peut être installée soit sur un tuyau fixe, soit en espace libre, selon le type de radar. Il est équipé d'un maximum de six entrées analogiques qui surveillent la température, la pression du gaz inerte et les jauges des réservoirs à proximité. L'EM540 est associé à deux racks à sécurité intrinsèque : le TA3840C dédié à la communication et le TA3840S pour l'alimentation électrique. Le système de contrôle calcule le volume, compense l'assiette, l'inclinaison et la température et affiche les informations ou les envoie à l'ordinateur de charge du navire et au système ICMS (Integrated Control and Monitoring System). Comment cela fonctionne-t-il ? La distance (ullage) entre l'antenne et la surface du liquide est mesurée par la propagation du signal radar, en utilisant la technique FMCW (Frequency Modulation Continuous Wave). Un processeur de signal numérique intégré calcule la distance. Le volume de remplissage calculé en millimètres est ensuite directement envoyé à la salle de contrôle de la cargaison, avec les informations relatives aux signaux de température et de pression. L'utilisation d'une transmission de signal numérique bidirectionnelle à sécurité intrinsèque entre la jauge radar et le système de surveillance central permet une intégration facile de l'EM540 dans tout type de système de contrôle.
