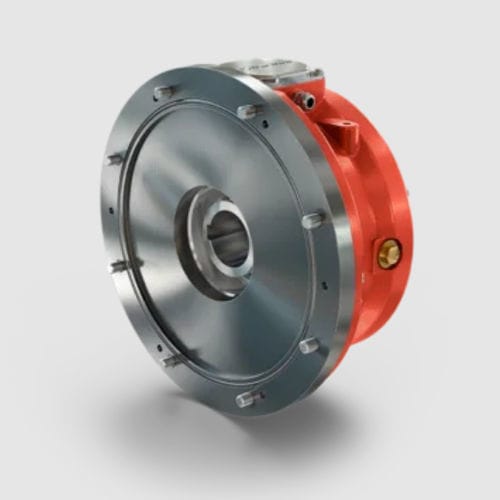

Frein électromagnétique ROBA-stop® S

Présentation
Le ROBA-stop® S est un frein de sécurité monobloc à entraînement électromagnétique, avec carter et boîte à bornes moulés en une seule pièce et étanchéité renforcée. Des protections anticorrosion de haute qualité et un chauffage anti-condensation peuvent être fournis pour éviter la formation d'eau de condensation. Le produit est adapté aux environnements marins et autres applications industrielles sévères.

Points clés

• Frein de sécurité monobloc pour conditions environnementales extrêmes
• Options de protection anticorrosion
• Degré de protection jusqu’à IP67

Nouveauté
La taille 11 est désormais disponible pour les applications en eau de mer et autres environnements sévères.

Application

• Environnements sévères : grues portuaires, navires, plateformes offshore, tunnels, exploitation minière, treuils et cabestans

Position de montage

• Montage en bout d'arbre libre

Sécurité

• Principe fail-safe
• Surveillance de l'état de commutation possible
• Adapté aux freinages d'arrêt d'urgence

Avantages

• Grand travail de friction admissible pour des sollicitations élevées

Exécution

• Actionnement électromagnétique ; carter fermé

Équipement / Caractéristiques

• Chauffage anti-condensation (option)
• Surveillance de l'usure possible (option)
• Options de déblocage manuel : levier ou déblocage d'urgence par outil

Construction - Degré de protection

• Carter monobloc moulé et boîte à bornes spécialement étanchée
• Protection jusqu'à IP67

Montage et maintenance

• Conception peu exigeante en maintenance

Son

• Non silencieux

Température / Isolation

• Classe d'isolation F

Durée de mise en circuit

• Utilisable pour un facteur de marche de 100 %

Données techniques principales (tableau)
Taille | 8 | 9 | 10 | 11
Couple de freinage M_N max [Nm] | 150 | 300 | 480 | 1.200
Couple nominal standard M_N [Nm] | 100 | 200 | 400 | 800
Vitesse max. n_max [min^-1] | 3.400 | 3.000 | 3.000 | 3.000
Alésage min. d_min [mm] | 25 | 25 | 25 | 55
Alésage max. d_max [mm] | 45 | 50 | 60 | 75
Diamètre extérieur D [mm] | 240 | 270 | 310 | 450

Exemples d'application / Documentation

• Usages typiques : grues portuaires, applications maritimes, plateformes offshore, tunnels, exploitation minière, treuils et grues
• Fiches techniques, fichiers CAD et documentation par variante disponibles

Caractéristiques / spécifications techniques

• Marque : mayr®
• Modèle : ROBA-stop® S
• Degré de protection : jusqu'à IP67 (carter monobloc et boîte à bornes étanches)
• Exécution : électromagnétique, carter fermé
• Protection anticorrosion : revêtements adaptés aux environnements marins/hostiles
• Chauffage anti-condensation : disponible
• Surveillance : surveillance de l'état de commutation et contrôle d'usure possibles
• Principe de sécurité : fail-safe
• Classe d'isolation : F
• Durée de mise en circuit : utilisable pour 100 %
• Tailles disponibles et paramètres : voir tableau ci‑dessus (8–11)
