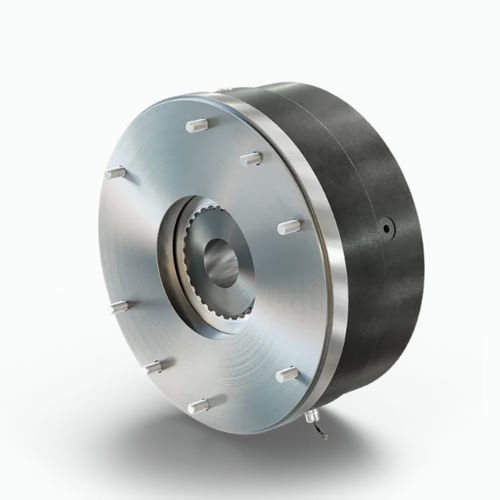

Frein électromagnétique ROBA-stop M®

Présentation
Le ROBA-stop M® est un frein de sécurité électromagnétique monté en bout d'arbre, conçu pour s'adapter aux moteurs électriques standard. La large gamme de tailles, d'exécutions de rotor et d'options permet de configurer l'appareil pour des fonctions de maintien statique ou de freinage dynamique. Une option carter étanche est disponible jusqu'à IP66 et la version Cold Climate (CCV) couvre les environnements jusqu'à −40 °C.

Points clés

• Frein de sécurité monté en bout d'arbre
• Variantes de rotors et large gamme de tailles
• Option carter étanche jusqu'à IP66

Caractéristiques

• Position de montage
  • Montage en bout d'arbre libre
• Application
  • Frein moteur monté en bout d'arbre pour maintien et freinage d'arrêt d'urgence
• Durée de service
  • Possibilité d'utilisation pour 100 % du facteur de marche (selon configuration)
• Sécurité
  • Principe fail-safe
  • Adapté aux freinages d'arrêt d'urgence
  • Contrôle de l'état de commutation (en option)
• Conception
  • Électromagnétique, différents matériaux de rotor (garniture de friction, métal, composite)
• Options supplémentaires
  • Cold Climate Version (CCV) jusqu'à −40 °C
  • Contrôle d'usure
  • Flasque spécifique client
  • Chauffage anti-condensation
  • Double rotor
  • Matériaux de friction spéciaux
  • Option sans jeu
  • Tensions de bobine spéciales
  • Déblocage manuel verrouillable
• Montage & maintenance
  • Montage simple
  • Faible maintenance

Variantes et applications

• ROBA-stop M® Eco
• ROBA-stop M® Servo-Pitch (entraînements pitch pour éoliennes)
• ROBA-stop M® CCV (Cold Climate Version)
• Frein dynamique (freinage dynamique régulier)
• Frein de maintien (fort couple de maintien pour arrêts d'urgence)

Configurateur — tableaux clés (extraits)
Tableau : Tailles 2 / 4 / 8 / 16 / 32
Taille | 2 | 4 | 8 | 16 | 32
Couple de freinage M_N [Nm] | 2 | 4 | 8 | 16 | 32
Vitesse max. n_max [min-1] | 6 000 | 5 000 | 4 000 | 3 500 | 3 000
Alésage min. d_min [mm] | 8 | 10 | 11 | 14 | 19
Alésage max. d_max [mm] | 15 | 15 | 20 | 25 | 30
Diamètre extérieur D [mm] | 81 | 92 | 108 | 134 | 154

Tableau : Tailles 60 / 100 / 150 / 250 / 500 / 1000 / 2000 (exemple)
Taille | 60 | 100 | 150 | 250 | 500 | 1000 | 2000
Couple de freinage M_N [Nm] | 60 | 100 | 150 | 250 | 500 | 1 000 | 2 000
Vitesse max. n_max [min-1] | 3 000 | 3 000 | 4 200 | 3 600 | 3 000 | 2 500 | 2 500
Alésage min. d_min [mm] | 22 | 24 | 30 | 40 | 50 | 75 | 80
Alésage max. d_max [mm] | 35 | 45 | 50 | 60 | 80 | 90 | 110
Diamètre extérieur D [mm] | 174 | 206 | 227 | 266 | 318 | 392 | 460

Options rotor / couples

• Frein dynamique : adapté aux freinages dynamiques réguliers — couple indicatif 0,7 à 1 400 Nm; vitesses selon taille
• Frein de maintien : adapté aux freinages occasionnels / arrêts d'urgence — couple indicatif 4 à 1 800+ Nm
• Rotors garnis, métalliques ou en composite selon plage de couple

Certifications

• ATEX
• CSA
• UL

Caractéristiques techniques (extrait)

• Brand: mayr®
• Nom commercial / modèle : ROBA-stop M®
• Type : électromagnétique, à ressort, montage en bout d'arbre
• Montage : en bout d'arbre libre
• Indice de protection : option carter étanche jusqu'à IP66
• Facteur de marche : configurations possibles pour ED 100 %
• Principe de sécurité : fail-safe
• Options spéciales : surveillance d'usure, chauffage anti-condensation, double rotor, flasque spécifique, déblocage manuel verrouillable, CCV jusqu'à −40 °C

Téléchargements
Fiches produit, catalogues, instructions de montage et fichiers CAO sont disponibles en plusieurs langues dans la section téléchargements du produit.
